In een offshore omgeving stelt corrosie hoge eisen aan elk onderdeel van een constructie, inclusief de kleinste verbindingscomponenten. Een aardnok lijkt op het eerste gezicht een eenvoudig onderdeel, maar de materiaalkeuze en corrosiebescherming bepalen in grote mate hoe lang het zijn functie behoudt. Dit artikel beantwoordt de meest gestelde vragen over aardnokken in een zout en vochtig milieu, zodat je weloverwogen keuzes maakt bij ontwerp, inkoop en onderhoud.
Wat is een aardnok en waarvoor wordt het gebruikt in offshore omgevingen?

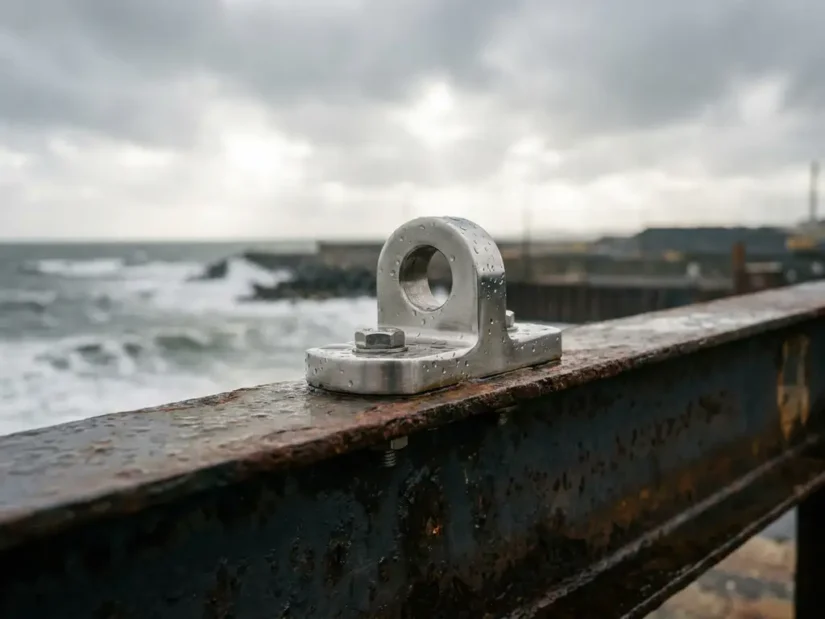

Een aardnok is een verbindingselement dat wordt gebruikt om kabels, leidingen of constructiedelen te fixeren aan een draagstructuur, zoals een kabelladder, steunprofiel of frame. In offshore omgevingen vervult het een dubbele rol: mechanische bevestiging én elektrische aarding van installaties om vonkvorming en statische opbouw te voorkomen.
Op platforms, windturbinefundamenten en schepen komen aardnokken voor in elektrische installaties, pijpondersteunende systemen en kabelbaanconstructies. Ze zorgen ervoor dat metalen componenten een betrouwbaar aardingspunt hebben, wat direct bijdraagt aan de veiligheid van de installatie. Omdat ze continu blootstaan aan zout water, hoge luchtvochtigheid en temperatuurwisselingen, zijn de eisen aan corrosiebestendigheid aanzienlijk hoger dan in een binnentoepassing.
Welke corrosievormen bedreigen een aardnok op zee?
De drie voornaamste corrosievormen die een aardnok offshore bedreigen, zijn uniforme corrosie door zout water, galvanische corrosie door contact tussen verschillende metalen, en spleetcorrosie in nauwe verbindingen waar vocht stagneert. Elk van deze processen kan de mechanische en elektrische functie van het onderdeel aantasten.
Uniforme corrosie treedt op wanneer het gehele oppervlak van de aardnok blootstaat aan zout water of zoute nevel. Dit is het meest zichtbare proces en resulteert in geleidelijk materiaalverlies. Galvanische corrosie is gevaarlijker omdat ze onzichtbaar begint: zodra twee metalen met een verschillend elektrochemisch potentieel in contact komen in aanwezigheid van een elektrolyt (zout water), fungeert het minst edelmetaal als anode en lost het op. In de praktijk betekent dit dat een stalen aardnok in contact met roestvast staal of aluminium snel wordt aangetast.
Spleetcorrosie ontstaat op plaatsen waar twee oppervlakken dicht op elkaar liggen, zoals onder een moer of in een klemverbinding. Vocht dat hier binnendringt en stagneert, creëert een zuurstofarm milieu dat de corrosiesnelheid lokaal sterk verhoogt. In offshore omgevingen is dit een veelvoorkomende oorzaak van vroegtijdig falen van verbindingselementen.
Welk materiaal is het meest geschikt voor een aardnok offshore?
Voor offshore toepassingen is roestvast staal AISI 316L de meest gebruikte materiaalkeuze voor aardnokken, vanwege de hoge bestandheid tegen chloriden en de goede elektrische geleidbaarheid. In bijzonder agressieve omgevingen, zoals onderdompeling in zout water, biedt duplex roestvast staal of titanium een hogere bescherming.
AISI 316L bevat molybdeen, wat de weerstand tegen chloride-aanval significant verbetert ten opzichte van standaard 304-kwaliteit. Dit maakt het geschikt voor de meeste bovengrondse offshore installaties. Wanneer de aardnok permanent onder water zit of blootstaat aan extreme concentraties zout, is duplex staal (zoals 2205) een betere keuze: het combineert hoge sterkte met uitstekende corrosiebestendigheid.
Aluminium aardnokken worden soms toegepast vanwege het lage gewicht, maar vragen extra aandacht bij galvanische koppeling met staalconstructies. Verzinkt staal is in een echte offshore omgeving zelden een duurzame keuze, omdat de zinklaag in een zout milieu relatief snel wordt aangetast.
Welke corrosiebeschermingsklasse is vereist voor offshore constructies?
Offshore constructies vallen doorgaans onder corrosiebeschermingsklasse C5 of CX volgens de norm ISO 12944, waarbij C5 staat voor een sterk industrieel of marien milieu en CX voor de meest extreme omstandigheden zoals offshore platforms. Componenten zoals aardnokken moeten aan deze klasse voldoen om een acceptabele levensduur te garanderen.
ISO 12944 is de internationale norm die corrosiviteitscategorieën definieert op basis van de omgevingsbelasting. Voor offshore geldt vrijwel altijd minimaal C5-M (marien), waarbij de M-aanduiding specifiek verwijst naar een zoute zeeatmosfeer. Bij constructies die permanent in zeewater zijn ondergedompeld of die zich in de spatzone bevinden, is CX van toepassing.
In de praktijk betekent dit dat oppervlaktebehandeling, coating en materiaalkeuze allemaal afgestemd moeten zijn op deze klasse. Voor aardnokken van roestvast staal is een coating vaak niet nodig, maar voor stalen bevestigingsonderdelen in de directe omgeving zijn meerdere lagen beschermende coating verplicht. Het is verstandig om bij het ontwerp van de installatie de corrosiebeschermingsklasse expliciet vast te leggen in de specificaties.
Hoe verleng je de levensduur van een aardnok in een zout milieu?
Je verlengt de levensduur van een aardnok in een zout milieu door de juiste materiaalkeuze te combineren met het vermijden van galvanische koppeling, regelmatig spoelen met zoet water en het toepassen van corrosiewerende verbindingspasten.
Concrete maatregelen die je kunt nemen:
- Gebruik isolerende onderlegringen wanneer een aardnok van een ander metaal is dan de draagstructuur, om galvanische corrosie te voorkomen
- Pas corrosiewerende verbindingspasta of contactvet toe op het schroefoppervlak om vocht en zuurstof buiten te sluiten
- Spoel componenten regelmatig met zoet water, met name na stormen of perioden van intensieve blootstelling aan zeewater
- Gebruik vergrendelde of zelfborgende moeren om te voorkomen dat verbindingen losraken door trillingen, waardoor spleten ontstaan
- Vermijd scherpe kanten en dode hoeken in de constructie rondom de aardnok, omdat vocht daar stagneert en spleetcorrosie bevordert
Naast de materiaalkeuze speelt het ontwerp van de verbinding zelf een grote rol. Een goed ontworpen aardverbinding laat geen ruimte voor vochtophoping en maakt visuele inspectie mogelijk zonder demontage.
Wanneer moet een aardnok offshore worden vervangen of geïnspecteerd?
Een aardnok offshore moet minimaal jaarlijks visueel worden geïnspecteerd en direct worden vervangen wanneer zichtbare corrosie, mechanische beschadiging of een meetbare toename van de elektrische weerstand wordt vastgesteld. In de spatzone of bij continue blootstelling aan zeewater is een inspectie-interval van zes maanden verstandiger.
Bij een visuele inspectie let je op:
- Oppervlaktecorrosie: roestvlekken, putjes of witte oxidatielagen die wijzen op materiaalverlies
- Mechanische integriteit: loszitten, scheuren of vervorming van de nok of de verbinding
- Elektrische continuïteit: met een weerstandsmeting controleer je of de aardverbinding nog effectief functioneert
- Staat van coating of beschermingslaag: beschadigingen in de coating van omliggende onderdelen kunnen indirect de aardnok beïnvloeden
Naast de reguliere inspectiecyclus is het verstandig om na extreme weersomstandigheden, zoals zware stormen of langdurige onderdompeling, een extra controle uit te voeren. Preventief vervangen van aardnokken na een vooraf bepaalde gebruiksduur, ongeacht de zichtbare staat, is een aanpak die veel offshore operators hanteren om ongeplande stilstand te voorkomen.
Hoe wij je helpen met de juiste aardnok voor offshore toepassingen
Bij Gohres leveren we industrial support-producten die ook in de zwaarste omgevingen hun functie behouden. Of je nu zoekt naar de juiste verbindingscomponenten voor een kabelladder op een offshore platform of naar bevestigingsmiddelen voor pijpondersteunende systemen in een marien milieu, ons assortiment biedt oplossingen die aansluiten op de eisen van C5- en CX-omgevingen.
Wat we voor je kunnen doen:
- Levering van Unistrut-profielen, marine ladderbanen en pijpbeugels in passende materiaalkwaliteiten voor offshore gebruik
- Maatwerk in roestvast staal en aluminium voor specifieke verbindings- en bevestigingsoplossingen
- Advies over de juiste materiaalkeuze en corrosiebeschermingsklasse voor jouw installatie
- Eigen bezorgdienst die producten op de gewenste datum en locatie aflevert, ook bij tijdkritische projecten
Vraag direct een vrijblijvende offerte aan via onze website en laat ons meedenken over de beste oplossing voor jouw offshore installatie.
