Installateurs die regelmatig met kabelgoten, leidingen en installatiecomponenten werken, komen vroeg of laat in aanraking met unistrut. Dit montageprofiel is breed inzetbaar, snel te monteren en biedt een flexibele basis voor tientallen toepassingen. Maar wat maakt unistrut nu precies zo populair, en wanneer kies je er wel of juist niet voor? In dit artikel beantwoorden we de meest gestelde vragen over unistrut als montagemateriaal in industriële omgevingen.
Wat is unistrut en waarvoor wordt het gebruikt?
Unistrut is een gestandaardiseerd stalen montageprofiel met een C-vormige doorsnede en een continue gleuf aan de voorzijde, waarmee bevestigingsonderdelen op elke gewenste positie kunnen worden vergrendeld. Het profiel wordt gebruikt als draagstructuur voor leidingen, kabels, ventilatiekanalen, armaturen en andere installatiecomponenten in industriële en technische omgevingen.
De kracht van unistrut zit in de combinatie van standaardisatie en aanpasbaarheid. Dankzij de gleuf in het profiel kun je moeren, klemmen en beugels op elke plek langs de rail positioneren zonder te boren of te lassen. Dat maakt het systeem bijzonder geschikt voor situaties waarin de exacte positie van een component pas tijdens de montage definitief wordt bepaald.
Typische toepassingen zijn onder andere:
- Ophangen en geleiden van kabelgoten en ladderbanen
- Ondersteunen van leidingen en buizen (pipesupporting)
- Monteren van verlichtingsarmaturen en sensoren
- Opbouwen van lichte draagconstructies en frames in machinekamers en technische ruimten
- Bevestigen van instrumentatie in procesinstallaties
Unistrut wordt zowel horizontaal als verticaal toegepast en is verkrijgbaar in verschillende materiaalkeuzes, waaronder verzinkt staal en RVS, afhankelijk van de omgevingseisen.
Waarom kiezen installateurs voor unistrut boven traditionele montagemethoden?
Installateurs kiezen voor unistrut omdat het systeem sneller te monteren is dan gelaste of geboorde constructies, aanpasbaar blijft na plaatsing en minder gereedschap en voorbereiding vereist. In vergelijking met traditionele methoden zoals lassen, klinken of boren biedt unistrut een aanzienlijk hogere flexibiliteit zonder in te leveren op draagvermogen.
Bij traditionele montagemethoden moet je van tevoren precies weten waar elk component komt te hangen. Een fout of een gewijzigde tekening betekent opnieuw boren of lassen. Met unistrut verschuif je een beugel in enkele seconden naar een andere positie. Dat scheelt tijd op de werkvloer en vermindert het risico op fouten bij installatiewijzigingen.
Andere redenen waarom installateurs unistrut prefereren:
- Herbruikbaarheid: profielen en accessoires zijn demonteerbaar en opnieuw te gebruiken bij verbouwingen of uitbreidingen
- Modulaire opbouw: het systeem groeit mee met de installatie zonder dat je de bestaande constructie hoeft aan te passen
- Breed assortiment aan accessoires: klemmen, hoekstukken, verbinders en beugels zijn direct beschikbaar en onderling uitwisselbaar
- Snelle levering en inkoop: standaardprofielen zijn op voorraad bij gespecialiseerde leveranciers
Voor projecten waarbij de planning strak is of de installatie later nog uitgebreid wordt, is unistrut een praktische en kostenefficiënte keuze.
Welke typen unistrut profielen zijn er beschikbaar?
Unistrut profielen zijn beschikbaar in verschillende breedtes, hoogtes en wanddiktes, waarbij de meest gangbare maten 41 mm breed zijn met een hoogte van 21 mm of 41 mm, afhankelijk van het vereiste draagvermogen. Naast de klassieke enkelvoudige gleuf zijn er ook dubbelsleufs en gesloten profielen voor zwaardere toepassingen.
De keuze voor een bepaald profiel hangt af van de belasting die het moet dragen en de omgeving waarin het wordt toegepast. Een overzicht van de meest gebruikte typen:
- P1000 (41 x 41 mm): het standaardprofiel voor de meeste installatietoepassingen, geschikt voor middelzware belastingen
- P1001 (41 x 21 mm): een lichter profiel voor minder zwaar belaste situaties of krappe ruimtes
- Dubbel gleufprofiel: twee gleuven naast of tegenover elkaar voor complexere bevestigingsconstructies
- Gesloten profiel: voor hogere stijfheid en draagvermogen bij overspanningen
Wat betreft materiaal zijn de meest gangbare uitvoeringen warmverzinkt staal voor standaard binnenomgevingen, RVS (AISI 316) voor corrosieve of vochtige omgevingen, en aluminium voor lichtgewicht toepassingen of omgevingen waar magnetisme een rol speelt.
Hoe wordt unistrut correct gemonteerd in een industriële installatie?
Unistrut monteer je door het profiel op de gewenste positie te bevestigen aan een wand, plafond of constructie, waarna je via de gleuf de benodigde beugels en accessoires op de juiste positie plaatst en vergrendelt met een hamerkopmoer en bout. Het systeem vereist geen las- of boorwerk aan het profiel zelf.
Een correcte montage verloopt in de volgende stappen:
- Bepaal de draagrichting en bevestigingspunten. Controleer of het profiel horizontaal, verticaal of diagonaal wordt gemonteerd en bereken de benodigde ondersteuningsafstand op basis van de te dragen last.

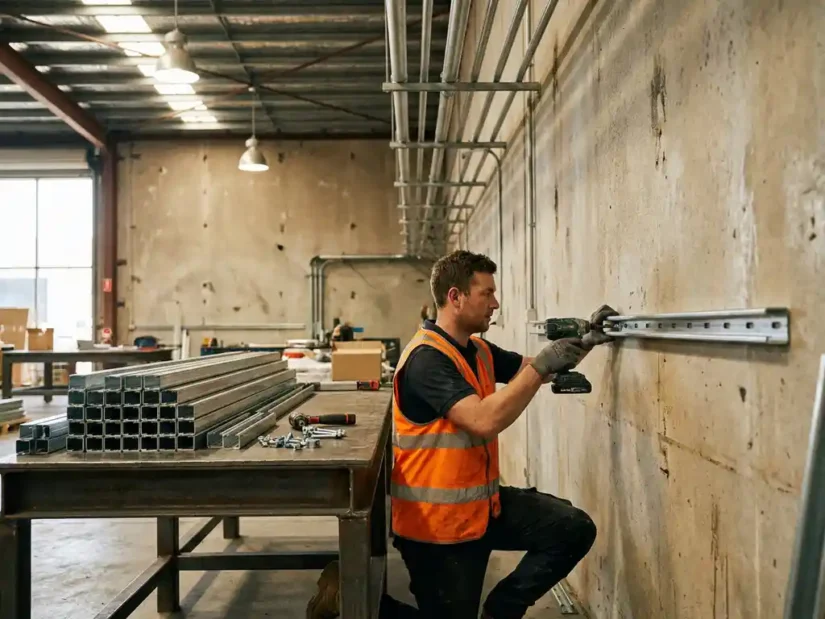

- Bevestig het profiel aan de constructie. Gebruik de juiste ankers of bouten voor de ondergrond, zoals beton, staal of metselwerk. Zorg dat het profiel waterpas of loodrecht hangt.
- Schuif de hamerkopmoeren in de gleuf. Draai de moer 90 graden zodat hij vergrendelt in het profiel. Positioneer ze op de gewenste locaties.
- Bevestig de accessoires. Koppel klemmen, beugels of verbinders aan de hamerkopmoeren en draai de bouten handmatig vast.
- Controleer en zet vast. Controleer de uitlijning en draai alle verbindingen aan op het voorgeschreven aandraaimoment.
Let bij industriële installaties op de maximale overspanning van het profiel. Hoe groter de afstand tussen twee bevestigingspunten, hoe zwaarder het profiel moet zijn om doorbuiging te voorkomen. Raadpleeg hiervoor de belastingstabellen van de profielfabrikant.
Wat is het verschil tussen unistrut en een ladderbaan?
Unistrut is een montageprofiel voor het bevestigen en ondersteunen van losse componenten, terwijl een ladderbaan een geleiding is die specifiek bedoeld is voor het geordend transporteren en dragen van kabels over langere trajecten. Beide systemen worden in industriële installaties gebruikt, maar vervullen een andere functie.
Het verschil wordt duidelijker als je kijkt naar de toepassing:
- Unistrut gebruik je als draagstructuur voor beugels, armaturen, leidingen en instrumentatie. Het profiel zelf is het bevestigingspunt, niet het kabeltraject.
- Een ladderbaan gebruik je om kabelbundels van punt A naar punt B te geleiden. De kabels liggen in de baan en worden niet individueel bevestigd.
In de praktijk worden beide systemen vaak gecombineerd: een unistrut constructie draagt de ladderbaan, die vervolgens de kabels geleidt. Unistrut fungeert dan als de ondersteunende structuur, en de ladderbaan als het kabelmanagementsysteem.
Een ladderbaan heeft ook een hogere capaciteit voor grote kabelbundels en is beter geschikt voor langere horizontale trajecten. Unistrut is flexibeler in positionering en meer geschikt voor puntsgewijze bevestiging van diverse componenten.
Waar moet je op letten bij het inkopen van unistrut materiaal?
Bij het inkopen van unistrut materiaal let je op de profielspecificaties, het materiaal en de oppervlaktebehandeling, de beschikbaarheid van bijpassende accessoires en de levertijd. Een verkeerde keuze op een van deze punten kan leiden tot vertraging op de werkvloer of een constructie die niet aan de belastingseisen voldoet.
De belangrijkste aandachtspunten op een rij:
- Profielafmetingen en draagvermogen: kies een profiel dat past bij de maximale belasting en overspanning in jouw situatie. Controleer altijd de belastingstabellen.
- Materiaal en corrosiebescherming: in vochtige, chemische of buitenomgevingen is verzinkt staal of RVS noodzakelijk. Standaard staal is alleen geschikt voor droge binnenruimtes.
- Systeemcompatibiliteit: controleer of de accessoires, moeren en klemmen compatibel zijn met het profiel dat je kiest. Niet alle merken zijn onderling uitwisselbaar.
- Voorraad en levertijd: voor projecten met een strakke planning is directe beschikbaarheid van zowel profielen als accessoires belangrijk.
- Maatwerkmogelijkheden: soms zijn standaardlengtes niet toereikend. Controleer of de leverancier op maat kan zagen of bewerken.
Het is ook verstandig om bij grotere projecten vooraf een technische specificatie op te stellen, zodat je appels met appels vergelijkt bij het aanvragen van offertes.
