Unistrut is een veelgebruikt systeem in industriële omgevingen waar snelheid, flexibiliteit en betrouwbaarheid samenkomen. Van offshore platforms tot chemische fabrieken: het systeem duikt op in toepassingen waar traditionele staalconstructies te omslachtig of te kostbaar zijn. In dit artikel beantwoorden we de meest gestelde vragen over unistrut, zodat je snel kunt bepalen of dit systeem past bij jouw project.
Wat is unistrut en hoe werkt het systeem?
Unistrut is een gestandaardiseerd profielsysteem van stalen geleiderails met een continue gleuf, waarmee je beugels, ophangingen, frames en draagconstructies modulair kunt samenstellen. Het systeem werkt op basis van een C-vormig profiel met een ingebouwde gleuf, waarin speciale moeren en beugels worden bevestigd zonder te boren of te lassen.
Het principe is eenvoudig: je schuift een moerblok in de gleuf van het profiel en bevestigt daar een klem, beugel of verbindingsstuk aan. Daarmee kun je op vrijwel elke positie langs het profiel een bevestigingspunt creëren. Dit maakt het systeem snel aanpasbaar, ook nadat de constructie al is gemonteerd.
Unistrut-profielen zijn verkrijgbaar in verschillende lengtes en doorsneden. Ze worden toegepast als:
- Draagconstructies voor leidingen en kabels
- Ophangframes voor installaties
- Ondersteuningsstructuren voor apparatuur
- Ladderbanen en kabelgoten
De gestandaardiseerde maatvoering maakt het systeem uitwisselbaar en eenvoudig uit te breiden, wat het bijzonder nuttig maakt in omgevingen waar installaties regelmatig wijzigen.
Welke unistrut toepassingen zijn er in de offshore industrie?

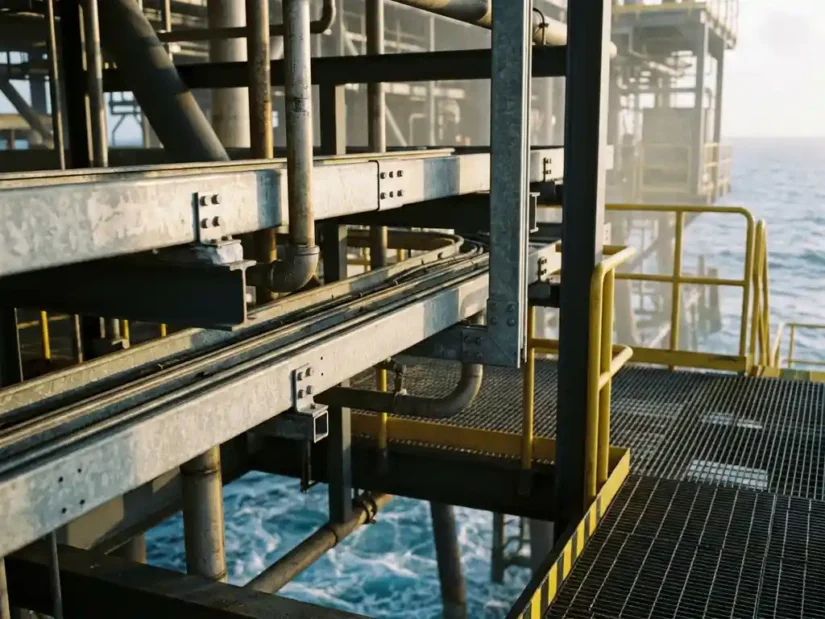

In de offshore industrie wordt unistrut voornamelijk gebruikt voor kabel- en leidingondersteuning, instrumentatiemontage en het ophangen van lichte tot middelzware installaties op platforms en schepen. Het systeem is populair omdat het snel te monteren is in ruimtes waar lassen en boren moeilijk of gevaarlijk zijn.
Offshore omgevingen stellen hoge eisen aan materiaal en montage. Unistrut biedt hier een praktisch antwoord op:
- Kabelondersteuning: Profielen worden gebruikt als drager voor kabelgoten en ladderbanen langs wanden en plafonds van offshore modules.
- Instrumentatiemontage: Sensoren, meetapparatuur en regelkasten worden op unistrut-frames gemonteerd, zodat ze eenvoudig te herpositioneren zijn.
- HVAC-ondersteuning: Ventilatie- en klimaatinstallaties worden opgehangen aan unistrut-constructies die bestand zijn tegen trillingen en zoutwater.
- Lichte pipesupporting: Voor kleinere leidingdiameters biedt unistrut een snellere en goedkopere oplossing dan volledig gelaste staalconstructies.
Omdat aanpassingen op een offshore platform kostbaar zijn, waarderen engineers het dat unistrut zonder gereedschapsintensieve ingrepen aangepast kan worden tijdens de operationele fase.
Hoe wordt unistrut ingezet in de procesindustrie?
In de procesindustrie, zoals chemie, petrochemie en voedselverwerking, wordt unistrut ingezet voor het ondersteunen van leidingen, het bevestigen van instrumentatie en het opbouwen van draagframes voor procesapparatuur. Het systeem past goed in omgevingen waar installaties frequent worden aangepast of uitgebreid.
Procesfabrieken werken met complexe installaties die in de loop der tijd wijzigen. Unistrut maakt het mogelijk om:
- Nieuwe leidingtrajecten toe te voegen zonder de bestaande constructie te verstoren
- Instrumenten en sensoren te herpositioneren bij proceswijzigingen
- Tijdelijke ondersteuningen te plaatsen tijdens onderhoud of revisie
- Kabelbanen snel uit te breiden bij uitbreiding van de installatie
In de voedingsmiddelenindustrie en farmaceutische sector speelt ook hygiëne een rol. Hier worden RVS-uitvoeringen van unistrut toegepast, die bestand zijn tegen reinigingsmiddelen en voldoen aan hygiënische normen.
Wat zijn de voordelen van unistrut ten opzichte van traditionele staalconstructie?
Het grootste voordeel van unistrut ten opzichte van traditionele staalconstructie is de snelheid van montage en de flexibiliteit om achteraf aanpassingen te doen zonder las- of boorwerk. Dit verlaagt zowel de arbeidskosten als de stilstandtijd bij wijzigingen.
Een directe vergelijking maakt de verschillen concreet:
| Kenmerk | Unistrut | Traditionele staalconstructie |
|---|---|---|
| Montagesnelheid | Snel, geen lassen vereist | Tijdrovend, lassen en boren nodig |
| Aanpasbaarheid | Eenvoudig te herpositioneren | Aanpassingen vereisen sloopwerk |
| Kosten bij wijzigingen | Laag | Hoog |
| Draagvermogen | Licht tot middelzwaar | Licht tot zwaar |
| Benodigde vakkennis | Beperkt, modulair systeem | Hoog, gelaste constructies |
| Geschikt voor zware lasten | Beperkt | Ja |
Unistrut is dus niet altijd de betere keuze, maar in situaties waar flexibiliteit en snelheid zwaarder wegen dan maximale draagcapaciteit, biedt het duidelijke voordelen. Voor zwaar dragende constructies zoals bordessen en loopbruggen blijft traditionele staalconstructie de aangewezen oplossing.
Welke materialen zijn beschikbaar voor unistrut in zware industriële omgevingen?
Unistrut-profielen zijn beschikbaar in verzinkt staal, roestvrij staal (RVS) en aluminium. De materiaalkeuze hangt af van de omgevingscondities, de vereiste corrosiebestendigheid en de mechanische belasting van de toepassing.
Een overzicht van de meest gebruikte materialen:
- Verzinkt staal: De standaarduitvoering voor droge en semi-beschermde omgevingen. Geschikt voor de meeste industriële toepassingen binnenshuis.
- Roestvrij staal (RVS 316): Aanbevolen voor offshore omgevingen, chemische fabrieken en de voedselverwerkende industrie. Bestand tegen zout, vocht en agressieve reinigingsmiddelen.
- Aluminium: Lichtgewicht alternatief voor toepassingen waarbij gewicht een rol speelt, zoals op offshore modules of in luchtvaartgerelateerde installaties. Minder sterk dan staal, maar goed corrosiebestendig.
- Gecoat staal: Voor specifieke kleurcodering of extra bescherming in omgevingen met matige chemische belasting.
In offshore en petrochemische omgevingen is RVS 316 de meest toegepaste uitvoering vanwege de hoge weerstand tegen chloriden en zoutwater. Aluminium wint terrein in toepassingen waar gewichtsbesparing direct bijdraagt aan de veiligheid of draagcapaciteit van de constructie.
Wanneer is unistrut de juiste keuze voor jouw project?
Unistrut is de juiste keuze wanneer je een snelle, aanpasbare en kosteneffectieve ondersteuningsoplossing nodig hebt voor lichte tot middelzware toepassingen, en wanneer de installatie later nog gewijzigd moet kunnen worden. Het systeem is minder geschikt voor constructies met hoge puntbelastingen of zwaar dragende functies.
Kies voor unistrut als aan een of meer van de volgende voorwaarden wordt voldaan:
- De installatie moet snel worden opgebouwd, bijvoorbeeld tijdens een shutdown of turnaround
- Je verwacht dat de indeling of routing van leidingen en kabels in de toekomst wijzigt
- Lassen of boren is niet toegestaan of niet praktisch in de betreffende ruimte
- Het gaat om kabel- of leidingondersteuning met beperkte gewichtsbelasting
- De omgeving vraagt om corrosiebestendig materiaal zoals RVS of aluminium
Voor zwaardere constructies, zoals dragende frames voor grote apparatuur of bordessen met hoge verkeersbelasting, is een gelaste staalconstructie doorgaans de betere keuze.
