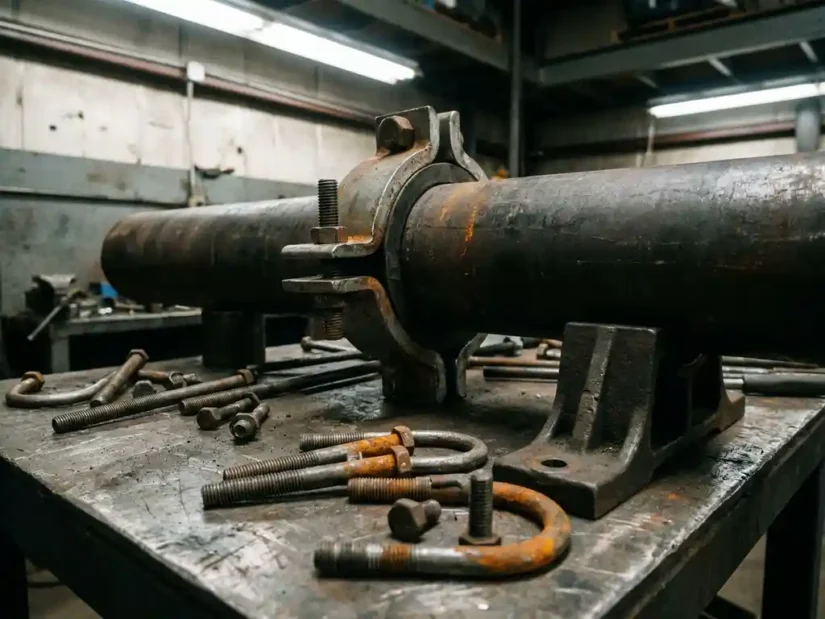

Voor pijpsupport heb je een combinatie van pijpbeugels, buisklemmen, hangers, steunen en bevestigingsbouten nodig. Welke bevestigingsmaterialen precies van toepassing zijn, hangt af van het leidingtype, het gewicht van de installatie, de omgevingsomstandigheden en de geldende normen. Dit artikel beantwoordt de meest gestelde vragen over bevestigingsmaterialen voor pijpsupport, zodat je goed beslagen ten ijs komt bij het inkopen of specificeren.
Welke soorten pijpbeugels worden het meest gebruikt?
De meest gebruikte pijpbeugels zijn beugels met U-bout, leuningklemmen, zadels en gelaste steunen. Elk type heeft een specifieke toepassing: U-boutbeugels zijn geschikt voor horizontale leidingen op staalconstructies, terwijl zadels worden ingezet bij zware leidingen die extra ondersteuning nodig hebben.
In de industrie kom je de volgende typen het vaakst tegen:
- U-boutbeugel: veelzijdig en breed inzetbaar, geschikt voor leidingen van uiteenlopende diameters
- Leuningklem (halfklem): eenvoudig te monteren op buisstijlen en constructieprofielen
- Zadel met bout: biedt stabiele ondersteuning bij zware of warmte-uitzetgevoelige leidingen
- Gelaste steun: wordt direct op een staalconstructie gelast voor een vaste, permanente bevestiging
- Scharnierende beugel: laat beperkte beweging toe, nuttig bij thermische uitzetting
De keuze voor een specifieke pijpbeugel hangt samen met de manier waarop de leiding belast wordt: statisch of dynamisch, warm of koud, en of de leiding vrij moet kunnen bewegen.
Wat is het verschil tussen een pijpklem en een pijphanger?
Een pijpklem ondersteunt een leiding van onderen of zijdelings en is bevestigd aan een vloer, wand of constructie. Een pijphanger hangt de leiding juist op aan een bovenliggende constructie, zoals een plafond of dakspant. Het verschil zit in de richting van de belasting en de bevestigingswijze.
Pijpklemmen worden ingezet wanneer leidingen langs wanden of vloeren lopen en stabiel moeten worden gefixeerd. Ze voorkomen dat de leiding verschuift of trilt. Pijphangers zijn de juiste keuze wanneer leidingen onder een dakconstructie of tussenvloer worden geleid en er geen vloer- of wandbevestiging mogelijk is.
In de praktijk worden beide typen ook gecombineerd. Bij langere leidingtrajecten wissel je hangers en klemmen af op basis van de beschikbare constructie. Daarbij speelt ook het gewicht van het medium in de leiding een rol: zware media vragen om frequentere ondersteuning en robuustere beugels.
Welk materiaal is geschikt voor pijpsupport in corrosieve omgevingen?
In corrosieve omgevingen gebruik je bij voorkeur RVS (roestvrij staal, AISI 304 of 316), verzinkt staal of kunststof bevestigingsmaterialen. RVS 316 biedt de sterkste corrosieweerstand en is de standaardkeuze in chemische installaties, offshore toepassingen en omgevingen met agressieve reinigingsmiddelen.
Verzinkt staal is een kosteneffectieve keuze voor minder agressieve omgevingen, zoals buiteninstallaties of licht vochtige productieruimtes. De zinklaag beschermt het staal tegen roest, maar is minder bestand tegen zuren of chloriden dan RVS.
Kunststof klemmen en beugels van nylon of polypropyleen zijn licht van gewicht en bestand tegen veel chemische stoffen, maar minder geschikt voor hoge temperaturen of zware mechanische belasting. Ze worden vaak toegepast in de voedingsmiddelenindustrie of bij elektrisch isolerende toepassingen.
Kies het materiaal altijd op basis van de specifieke omgevingsfactoren: temperatuur, aanwezige chemicaliën, luchtvochtigheid en reinigingsfrequentie.
Hoe bepaal je de juiste afstand tussen pijpsupports?
De juiste afstand tussen pijpsupports hangt af van de buisdiameter, het materiaal van de leiding, het gewicht van het medium en de maximaal toegestane doorbuiging. Als vuistregel geldt: hoe groter de diameter en hoe zwaarder het medium, hoe kleiner de onderlinge afstand tussen de supports.
In de praktijk gebruik je hiervoor spanwijdtetabellen die zijn opgesteld per leidingmateriaal en diameter. Stalen leidingen verdragen grotere overspanningen dan kunststof of koper. Voor stalen buizen met een diameter van 50 mm ligt de maximale spanwijdte doorgaans tussen de 3 en 4 meter, terwijl dit voor kunststof leidingen aanzienlijk kleiner is.
Houd bij het bepalen van de afstand ook rekening met:
- Thermische uitzetting: leidingen die sterk in temperatuur wisselen, hebben meer supports nodig om doorzakking te voorkomen
- Trillingen: bij pompen of compressoren in de buurt zijn kortere onderlinge afstanden verstandig
- Gewicht van isolatie: geïsoleerde leidingen wegen meer en vragen om extra ondersteuning
- Verankeringspunten: bij richtingsveranderingen of T-stukken plaats je altijd een extra support
Welke normen gelden voor bevestigingsmaterialen in pijpsupport?
Voor bevestigingsmaterialen in pijpsupport zijn de meest relevante normen NEN-EN 13480 (industriële leidingen), NEN 3650 (leidingen in de grond) en de ASME B31-serie. Welke norm van toepassing is, hangt af van het type installatie, het medium en de locatie.
Binnen de Europese industrie is NEN-EN 13480 de leidende norm voor bovengrondse metalen leidingen. Deze norm stelt eisen aan het ontwerp, de materialen en de bevestiging van leidingsystemen in industriële omgevingen. Voor drukleidingen gelden aanvullende eisen vanuit de Europese Drukrichtlijn (PED, 2014/68/EU).
Naast productnormen zijn er ook installatienormen die eisen stellen aan de bevestigingswijze, de belastbaarheid van de constructie waarop de supports worden bevestigd en de toegankelijkheid voor onderhoud. Controleer bij elk project welke normen de opdrachtgever of de bevoegde instantie voorschrijft, zodat je bevestigingsmaterialen selecteert die aan alle eisen voldoen.
Waar let je op bij het inkopen van pijpsupportbevestigingsmaterialen?
Bij het inkopen van pijpsupportbevestigingsmaterialen let je op materiaalkwaliteit, maatnauwkeurigheid, leverbetrouwbaarheid en certificering. Goedkope bevestigingsmaterialen zonder deugdelijke documentatie kunnen leiden tot installatiestoringen, afkeuringen bij inspectie of in het slechtste geval onveilige situaties.
Controleer bij het selecteren van leveranciers en producten altijd de volgende punten:
- Materiaalcertificaten: zijn er EN 10204-conformiteitscertificaten beschikbaar voor het staal of RVS?
- Maatspecificaties: kloppen de afmetingen en toleranties met de tekeningen van de installateur?
- Oppervlaktebehandeling: is de coating, verzinking of RVS-kwaliteit geschikt voor de omgeving?
- Levertijd: kan de leverancier de gewenste hoeveelheid op de vereiste datum leveren?
- Maatwerk: kan de leverancier afwijkende maten of speciale configuraties leveren wanneer standaardproducten niet passen?
Voor projecten met strakke planningen is het verstandig om een leverancier te kiezen met een grote voorraad en een eigen bezorgdienst, zodat je niet afhankelijk bent van externe transportpartijen.
Hoe wij helpen met pijpsupportbevestigingsmaterialen
Wij leveren een uitgebreid assortiment aan pijpbeugels, buisklemmen en industrial support-producten voor uiteenlopende industriële toepassingen. Of je nu standaard bevestigingsmaterialen nodig hebt of maatwerk voor een specifieke installatie, wij denken actief mee over de beste oplossing voor jouw situatie.
Wat wij bieden:
- Pijpbeugels en buisklemmen in staal, verzinkt staal en RVS
- Unistrut-profielen en ladderbanen voor complete leidingtrajecten
- Maatwerk bevestigingsmaterialen op basis van jouw tekeningen of specificaties
- Eigen bezorgdienst die levert op de door jou gewenste datum en locatie
- ISO 9001- en VCA*-gecertificeerde werkwijze, zodat kwaliteit en veiligheid geborgd zijn
Ons motto is niet voor niets “Vandaag bestellen, morgen leveren.” Wil je weten welke pijpbeugels of buisklemmen het beste passen bij jouw installatie? Vraag direct een vrijblijvende offerte aan of neem contact met ons op voor advies op maat.
