Voor kabelsupport in een industriehal heb je bevestigingsmaterialen nodig die de kabelgoten, kabelladders en leidingen stevig op hun plek houden. Denk aan buisklemmen, pijpbeugels, draadstangen, ankerbouten en Unistrut-profielen. Welke combinatie je nodig hebt, hangt af van de omgevingscondities, het gewicht van de kabels en de constructie waaraan je bevestigt. In dit artikel beantwoorden we de meest gestelde vragen over bevestigingsmaterialen voor kabelsupport, zodat je goed beslagen ten ijs komt.
Welke soorten bevestigingsmiddelen worden gebruikt bij kabelsupport?

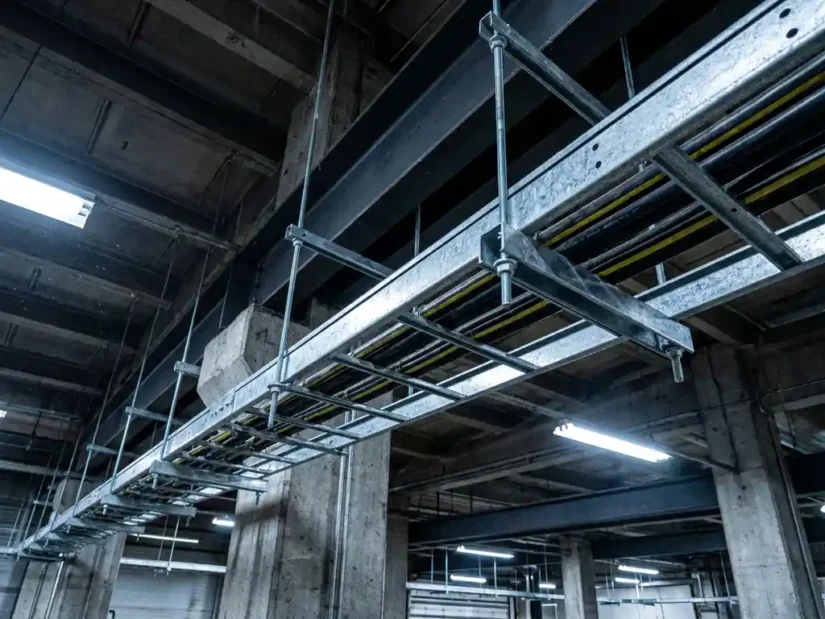

Bij kabelsupport in een industriehal gebruik je een combinatie van buisklemmen, pijpbeugels, draadstangen, ankerbouten en profielrails zoals Unistrut. Samen vormen deze materialen het dragende systeem dat kabelgoten en kabelladders op hoogte houdt en verbindt met de constructie van de hal.
De meest gebruikte bevestigingsmiddelen op een rij:
- Buisklemmen: worden gebruikt om leidingen en buizen aan een draagconstructie te koppelen. Ze zijn verkrijgbaar in verschillende maten en materialen, afhankelijk van de buisdiameter en de omgeving.
- Pijpbeugels: houden leidingen en kabels op vaste afstand van de wand of het plafond. Ze absorberen trillingen en voorkomen dat leidingen gaan hangen.
- Draadstangen en ophangsets: zorgen voor de verticale verbinding tussen de dakconstructie en de kabelgoot of kabelladder.
- Ankerbouten en pluggen: verankeren de draagconstructie in beton, staal of metselwerk.
- Unistrut-profielen: bieden een flexibel montagesysteem waarbij je bevestigingspunten eenvoudig kunt verschuiven zonder te boren.
De keuze voor het juiste bevestigingsmiddel begint bij de draagstructuur van de hal en het gewicht dat het systeem moet dragen. Een lichte kabelgoot met signaalbekabeling vraagt een andere aanpak dan een zware kabelladder met vermogenskabels.
Wat is het verschil tussen een kabelgoot en een kabelladder?
Een kabelgoot is een gesloten of halfopen profiel dat kabels omsluit en beschermt. Een kabelladder bestaat uit twee langsstaven met dwarssporten en is open van constructie. Het belangrijkste verschil zit in de mate van bescherming en de ventilatie van de kabels.
Kabelgoten gebruik je wanneer kabels beschermd moeten worden tegen stof, spatwater of mechanische beschadiging. Ze zijn geschikt voor lichte tot middelzware bekabeling en worden veel toegepast in schone productieomgevingen.
Kabelladders kies je bij zware vermogenskabels die warmte afgeven. De open constructie zorgt voor betere warmteafvoer, wat de levensduur van de kabels ten goede komt. Kabelladders zijn ook eenvoudiger te inspecteren en aan te passen, wat in industriële omgevingen een praktisch voordeel is.
Voor de bevestiging geldt dat kabelladders doorgaans zwaarder zijn en dus robuustere ophangmaterialen vragen. Pijpbeugels en zware draadstangen zijn hier de aangewezen keuze, terwijl voor lichte kabelgoten eenvoudigere ophangclips of lichte beugels volstaan.
Welke bevestigingsmaterialen zijn geschikt voor zware industriële omgevingen?
In zware industriële omgevingen, zoals chemische fabrieken, voedingsverwerkende bedrijven of offshore-installaties, kies je voor bevestigingsmaterialen van roestvrij staal (RVS) of thermisch verzinkt staal. Deze materialen zijn bestand tegen vocht, agressieve stoffen en temperatuurwisselingen.
Gewone stalen buisklemmen of pijpbeugels roesten snel weg in vochtige of chemisch belaste omgevingen. RVS-beugels zijn duurder in aanschaf, maar gaan aanzienlijk langer mee en verminderen onderhoud en vervanging. Voor minder agressieve omgevingen is thermisch verzinkt staal een goede middenweg.
Naast het materiaal let je ook op de klemkracht en de maatvoering. Een buisklem die te los zit, trilt los bij vibrerende machines. Een klem die te strak zit, kan de leiding beschadigen. Fabrikanten geven voor elk type klem een maximale belasting op; houd je daar altijd aan.
In omgevingen met explosiegevaar gelden aanvullende eisen aan aarding en vonkvrije materialen. Raadpleeg in dat geval altijd de geldende ATEX-richtlijnen voordat je bevestigingsmaterialen selecteert.
Hoe bepaal je de juiste bevestigingsafstand voor kabelsupport?
De juiste bevestigingsafstand voor kabelsupport bepaal je op basis van het gewicht per strekkende meter van de kabel, het type draagprofiel en de maximale doorbuiging die is toegestaan. Als vuistregel geldt voor kabelladders een onderlinge afstand van 1,5 tot 3 meter, afhankelijk van de belasting.
Hoe zwaarder de kabels, hoe kleiner de afstand tussen de ophangpunten moet zijn. Een kabelladder vol met zware vermogenskabels vraagt een ophangafstand van circa 1,5 meter. Bij lichte signaalbekabeling in een kabelgoot kun je vaker uitkomen op 2 tot 3 meter.
Factoren die de bevestigingsafstand beïnvloeden:
- Het gewicht van de kabels en de kabelgoot of kabelladder samen
- De stijfheid van het draagprofiel (wanddikte en profielhoogte)
- De maximale toegestane doorbuiging volgens de fabrikantspecificaties
- Trillingen en dynamische belastingen vanuit de omgeving
Raadpleeg altijd de technische documentatie van de fabrikant van de kabelgoot of kabelladder. Daarin staat de maximale overspanning per belastingsklasse aangegeven.
Wat zijn de veiligheidseisen voor bevestigingsmaterialen in een industriehal?
Bevestigingsmaterialen in een industriehal moeten voldoen aan de NEN-EN 61537-norm voor kabelladders en kabelgoten, en aan de algemene constructieve eisen uit de Arbowetgeving. Dit betekent dat elk bevestigingspunt de maximale belasting moet kunnen dragen met een veiligheidsmarge.
Concreet betekent dit:
- Voldoende draagvermogen: elke buisklem, pijpbeugel of draadstang moet gecertificeerd zijn voor de belasting die hij draagt, inclusief een veiligheidsfactor.
- Correcte aarding: metalen kabelgoten en kabelladders moeten zijn aangesloten op het aardingssysteem van de installatie om elektrostatische lading af te voeren.
- Brandveiligheid: in brandcompartimenten gelden aanvullende eisen aan de doorvoer van kabels en de brandwerendheid van de draagconstructie.
- Inspectie en onderhoud: bevestigingspunten moeten bereikbaar zijn voor periodieke controle. Verstopte of onbereikbare ophangpunten zijn een veiligheidsrisico.
Bij VCA-gecertificeerde projecten documenteer je de keuze voor bevestigingsmaterialen en de toegepaste normen in het installatiedossier. Dit beschermt je bij audits en bij eventuele aansprakelijkheidsvragen achteraf.
Waar moet je op letten bij het bestellen van bevestigingsmaterialen voor kabelsupport?
Bij het bestellen van bevestigingsmaterialen let je op maatvoering, materiaalsoort, certificering en levertijd. Verkeerde maten of niet-gecertificeerde materialen leiden tot vertraging op de bouwplaats of een afkeur bij de oplevering.
Controleer altijd de volgende punten voordat je een bestelling plaatst:
- Buisdiameter en klemgrootte: buisklemmen en pijpbeugels zijn maatspecifiek. Controleer de buitendiameter van de leiding of buis en kies de bijpassende klemgrootte.
- Materiaalsoort: staal, RVS of aluminium, afhankelijk van de omgeving en de corrosie-eisen.
- Belastingsklasse: controleer of het product gecertificeerd is voor de vereiste belasting.
- Normen en certificaten: vraag bij twijfel om productdatabladen of conformiteitsverklaringen.
- Levertijd: voor projecten met een strakke planning is het belangrijk dat materialen op de juiste datum op de bouwplaats zijn.
Bestel bij voorkeur bij een leverancier die een breed assortiment op voorraad heeft en snel kan leveren. Zo voorkom je dat één ontbrekende buisklem het hele project vertraagt.
