Wat is een pijpbeugel?

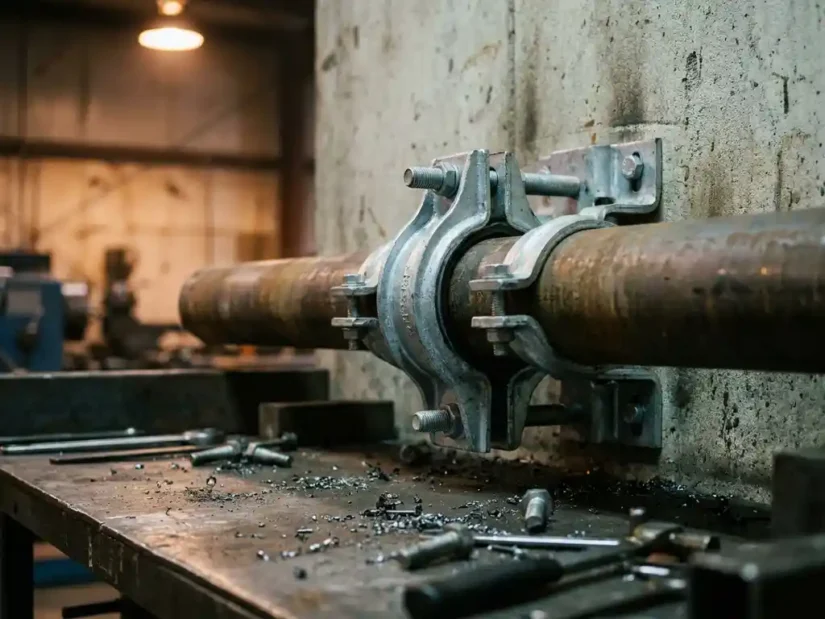

Een pijpbeugel is een bevestigingsmiddel dat wordt gebruikt om leidingen, buizen en pijpen vast te zetten aan een constructie, wand of plafond. De beugel zorgt ervoor dat de leiding op de juiste positie blijft, trillingen worden gedempt en de installatie veilig en stabiel functioneert. In dit artikel beantwoorden we de meest gestelde vragen over pijpbeugels en buisklemmen, van toepassingen en materialen tot de keuze voor maatwerk.

Waarvoor worden pijpbeugels gebruikt?

Pijpbeugels worden gebruikt om leidingen mechanisch te ondersteunen en te fixeren in industriële installaties, utiliteitsgebouwen en technische ruimtes. Ze voorkomen dat buizen doorbuigen, verschuiven of trillen, en houden de leiding op de ontworpen hoogte en positie langs de gehele leidingroute.

In de praktijk kom je pijpbeugels tegen in vrijwel elke technische omgeving: van procesinstallaties in de chemische industrie tot HVAC-systemen in utiliteitsgebouwen en sprinklerinstallaties in logistieke centra. Naast het fixeren van de positie vervullen beugels ook een veiligheidsfunctie: bij thermische uitzetting of drukwisselingen in de leiding zorgen ze ervoor dat de constructie de krachten opvangt zonder schade.

Specifieke toepassingen zijn onder andere:

• Ondersteuning van proces- en nutsvoorzieningen in fabrieken
• Bevestiging van koelleidingen en stoomleidingen
• Fixeren van sprinkler- en brandblusinstallaties
• Leidingroutes langs kolommen, balken en plafonds in industriële hallen

Welke soorten pijpbeugels zijn er?

De meest voorkomende soorten pijpbeugels zijn de vaste beugel, de glijdende beugel en de verende beugel. Elk type heeft een andere functie: vaste beugels fixeren de leiding volledig, glijdende beugels laten lengtebeweging toe door thermische uitzetting, en verende beugels vangen verticale bewegingen op bij dynamische belastingen.

Naast deze drie hoofdcategorieën zijn er ook rolopleggingen voor zware leidingen die horizontale beweging moeten kunnen maken, en snelmontageklemmen voor lichte installaties waarbij snelheid van montage voorop staat. De keuze voor het juiste type hangt af van de diameter van de leiding, de verwachte beweging en de belasting die de beugel moet dragen.

Van welk materiaal worden pijpbeugels gemaakt?

Pijpbeugels worden het vaakst gemaakt van staal, roestvrij staal (RVS) of kunststof. Stalen beugels zijn de standaard in industriële omgevingen vanwege hun hoge draagkracht en relatief lage prijs. RVS-beugels worden toegepast waar corrosiebestendigheid belangrijk is, zoals in de voedingsindustrie of buitenomgevingen. Kunststof beugels zijn licht en corrosiebestendig, maar minder geschikt voor zware of hoge-temperatuurtoepassingen.

Voor specifieke omgevingen zijn er ook beugels van aluminium, dat een gunstige combinatie biedt van laag gewicht en goede corrosieweerstand. In agressieve chemische omgevingen worden soms beugels met een speciale coating of van hooggelegeerd staal toegepast. Het gekozen materiaal bepaalt mede de levensduur van de installatie en de onderhoudsfrequentie.

Hoe kies je de juiste pijpbeugel voor jouw installatie?

De juiste pijpbeugel kies je op basis van vier factoren: de buitendiameter van de leiding, het gewicht en de belasting, de omgevingscondities (temperatuur, vochtigheid, corrosiviteit) en de verwachte bewegingen in de leiding door thermische uitzetting of trillingen.

Doorloop bij de selectie de volgende stappen:

1. Bepaal de leidingdiameter nauwkeurig, inclusief eventuele isolatie.
2. Bereken de belasting die de beugel moet dragen (gewicht van de leiding, het medium en isolatiemateriaal).
3. Beoordeel de omgeving: werkt de installatie in een natte, corrosieve of hoge-temperatuuromgeving?
4. Stel vast of de leiding beweegt: is er thermische uitzetting of zijn er trillingen te verwachten?
5. Kies het bevestigingssysteem: wordt de beugel gemonteerd op een Unistrut-profiel, een stalen constructie of direct aan beton?

Een verkeerde beugelselectie leidt tot overbelasting van het bevestigingspunt, vroegtijdige slijtage of zelfs schade aan de leiding zelf. Neem bij twijfel contact op met een leverancier die meedenkt over de juiste specificaties.

Wat is het verschil tussen een pijpbeugel en een buisklem?

Een pijpbeugel is een breed begrip voor alle constructies die een leiding ondersteunen en bevestigen aan een draagconstructie. Een buisklem is technisch gezien het onderdeel dat de buis zelf omsluit en vastklemt, en vormt daarmee een onderdeel van de pijpbeugel of een zelfstandig bevestigingsmiddel voor lichtere toepassingen.

In de praktijk worden de termen vaak door elkaar gebruikt, maar het onderscheid is relevant bij de specificatie van een installatie. Een volledige pijpbeugel bestaat doorgaans uit de buisklem of beugelvorm, een stang of profiel en de bevestiging aan de draagconstructie. Een losse buisklem wordt vaker toegepast om een buis aan een bestaand profiel of een andere buis te bevestigen, zonder dat er een aparte draagconstructie nodig is.

Wanneer zijn pijpbeugels op maat noodzakelijk?

Pijpbeugels op maat zijn noodzakelijk wanneer standaardmaten niet passen bij de specifieke leidingdiameter, de beschikbare ruimte of de vereiste belastingcapaciteit van de installatie. Dit speelt met name bij renovatieprojecten, grote leidingdiameters of installaties in moeilijk bereikbare ruimtes.

Andere situaties waarin maatwerk de aangewezen keuze is:

• De leiding heeft een niet-standaard diameter of een ongebruikelijke doorsnede.
• De constructie vereist een specifieke hoek of uitvoering die niet in het standaardassortiment beschikbaar is.
• Er gelden bijzondere materiaalvereisten, zoals specifieke legeringen of oppervlaktebehandelingen.
• De omgeving stelt hoge eisen aan corrosiebestendigheid of temperatuurbestendigheid die standaardproducten niet halen.
• De installatie combineert meerdere leidingen op één beugel, wat een gecombineerde draagconstructie vereist.

Maatwerk vraagt om nauwkeurige tekeningen en goede afstemming met de fabrikant, maar levert een oplossing die precies aansluit op de eisen van de installatie en de levensduur van het systeem ten goede komt.

Hoe wij helpen met pijpbeugels en buisklemmen

Wij leveren een uitgebreid assortiment pijpbeugels en buisklemmen voor industriële installaties, zowel uit voorraad als op maat. Of je nu een standaard beugel nodig hebt voor een gangbare leidingdiameter of een specifieke maatwerkoplossing voor een complexe installatie, we denken actief mee over de juiste keuze.

Wat wij bieden:

• Ruim assortiment pijpbeugels, buisklemmen en bijbehorende Unistrut-profielen uit voorraad
• Maatwerk voor niet-standaard diameters, speciale materialen of gecombineerde draagconstructies
• Eigen bezorgdienst die levert op de door jou gewenste datum en locatie
• Technisch advies bij de selectie van het juiste type en materiaal voor jouw installatie

Vraag vrijblijvend een offerte aan of neem contact met ons op om te bespreken wat jouw installatie nodig heeft. Wij leveren vandaag besteld, morgen geleverd.
