Een lichtmast lijkt op het eerste gezicht een eenvoudig product: een paal met een armatuur bovenaan. Maar voor toepassingen in havens en offshore-omgevingen is dat beeld ver van de werkelijkheid. Zout water, harde wind, schokbelastingen van aanmerende schepen en extreme corrosie stellen eisen aan een lichtmast die je in een standaard stedelijke omgeving nooit tegenkomt. Dit artikel beantwoordt de meest gestelde vragen over lichtmasten voor haven en offshore, zodat je precies weet waar je op moet letten.
Wat is een lichtmast voor haven of offshore?
Een lichtmast voor haven of offshore is een industriële draagconstructie die verlichting ondersteunt in maritieme en zware industriële omgevingen. Anders dan standaard lichtmasten zijn deze constructies specifiek ontworpen om bestand te zijn tegen corrosie, dynamische belastingen en extreme weersomstandigheden op of nabij open water.
Zulke masten worden ingezet op kades, pieren, laadplatforms, drijvende installaties en offshoreplatforms. Ze dragen niet alleen verlichtingsarmaturen, maar ook camera’s, sensoren, signaallichten en communicatieapparatuur. De constructie moet al deze functies dragen terwijl ze blootgesteld staat aan een omgeving die metaal actief aantast en structuren zwaar belast.
Wat een haven- of offshore lichtmast onderscheidt van een gewone mast is de combinatie van materiaalspecificatie, beschermingslagen en constructieve detaillering. Elke keuze, van de wanddikte tot de boutverbindingen, heeft directe invloed op de levensduur en veiligheid van de installatie.
Welke belastingen moet een haven- of offshore lichtmast weerstaan?
Een haven- of offshore lichtmast moet bestand zijn tegen windbelasting, golfslag, trillingen, dynamische schokken door scheepsbewegingen en thermische wisselingen. In offshore-omgevingen komen daar nog vermoeiingsbelastingen bij door continue beweging van het platform of de constructie waarop de mast is gemonteerd.
Concreet gaat het om de volgende belastingtypen:
- Windbelasting: Op open water zijn windsnelheden aanzienlijk hoger dan op land. De mast moet hoge winddruk opvangen zonder te vervormen of te bezwijken.
- Dynamische schokken: Aanmerende schepen brengen trillingen en stoten over op kadeconstructies en daarmee op gemonteerde masten.
- Golfslag en spatwater: Zeker bij laaggelegen installaties zorgt direct contact met water voor extra druk en versnelde corrosie.
- Vermoeiingsbelasting: Herhaalde, cyclische belastingen, zoals die optreden op drijvende platforms, tasten de constructie over tijd aan als de mast hier niet op is gedimensioneerd.
- Thermische belasting: Temperatuurwisselingen tussen dag en nacht en tussen seizoenen veroorzaken uitzetting en krimp in het materiaal.
Een goede constructieve berekening houdt rekening met al deze factoren tegelijk. Het is niet voldoende om alleen de windzone te bepalen; de combinatie van belastingen bepaalt de werkelijke dimensionering.
Wat is het verschil tussen een havenmast en een offshore lichtmast?
Het belangrijkste verschil is de intensiteit van de omgevingsbelasting. Een havenmast staat op vaste grond of een vaste kadeconstructie en heeft te maken met maritieme corrosie en wind. Een offshore lichtmast staat op een platform, jacket of drijvende installatie en ondervindt daarnaast nog dynamische bewegingen, hogere windsnelheden en permanente blootstelling aan zeewater.
Beide typen vragen om een zware corrosiebescherming, maar offshore masten worden doorgaans zwaarder gedimensioneerd en strenger gecertificeerd. Hieronder een overzicht van de belangrijkste verschillen:
- Fundering: Havenmasten worden gefundeerd op beton of staalconstructies op vaste ondergrond. Offshore masten worden bevestigd aan staalconstructies die zelf bewegen.
- Corrosiecategorie: Havenomgevingen vallen doorgaans in corrosieklasse C4 of C5-M. Offshore-omgevingen zitten standaard in C5-M of hoger, met aanvullende eisen voor de onderdompelingszone (Im2 of Im3).
- Certificering: Offshore installaties vereisen in veel gevallen goedkeuring door classificatiebureaus zoals DNV of Lloyd’s Register.
- Onderhoudstoegang: Op offshore locaties is onderhoud duur en complex, dus de mast moet langer meegaan zonder tussentijdse ingreep.
Welk materiaal is geschikt voor een lichtmast in een corrosieve omgeving?
Voor lichtmasten in corrosieve omgevingen zijn constructiestaal met een hoogwaardige corrosiebescherming, roestvast staal (RVS) en aluminium de meest gebruikte materialen. De keuze hangt af van de corrosieklasse, de gewenste levensduur en de mechanische belastingen die de mast moet dragen.
Constructiestaal met coating
Constructiestaal biedt de beste mechanische eigenschappen voor zware belastingen. In maritieme omgevingen wordt het beschermd met een meerlaagsysteem van primer, tussenlaag en eindlaag, afgestemd op de corrosieklasse van de locatie. Thermisch verzinken is een aanvullende optie die een langdurige basisbescherming geeft voordat een verfsysteem wordt aangebracht.
Roestvast staal (RVS)
RVS, met name de kwaliteiten 316L en duplex, biedt uitstekende corrosieweerstand zonder aanvullend verfsysteem. Het materiaal is duurder in aanschaf, maar vraagt minder onderhoud en is bijzonder geschikt voor onderdelen die direct in contact komen met zeewater of spatwater.
Aluminium
Aluminium is licht en van nature corrosiebestendig door de oxidelaag die het materiaal zelf vormt. Het is minder geschikt voor constructies met hoge mechanische belastingen, maar wordt wel toegepast voor lichtere masten of onderdelen waar gewichtsreductie een rol speelt.
Hoe wordt een lichtmast op maat ontworpen en gefabriceerd?
Een lichtmast op maat begint met een technische intake waarin de locatieomstandigheden, belastingen, gewenste hoogte en montagemethode worden vastgelegd. Op basis daarvan volgen een constructieve berekening, een materiaalkeuze en een detailtekening voordat de fabricage start.
Het ontwerpproces doorloopt doorgaans de volgende stappen:
- Locatieanalyse: Bepalen van windzone, corrosieklasse, beschikbare fundering en toegankelijkheid voor montage en onderhoud.
- Belastingberekening: Doorrekenen van wind-, schok- en dynamische belastingen op basis van de specifieke omgevingscondities.
- Constructief ontwerp: Bepalen van wanddikte, doorsnede, voetplaatafmetingen en boutpatronen.
- Materiaalkeuze en oppervlaktebehandeling: Selecteren van staalsoort, coating of RVS-kwaliteit passend bij de corrosieklasse.
- Fabricage: Zagen, lassen, stralen en coaten in de werkplaats, inclusief kwaliteitscontrole op elke stap.
- Levering en montage: Transport naar locatie en, indien gewenst, begeleiding bij of uitvoering van de plaatsing.
Maatwerk is bij dit type constructies de norm, niet de uitzondering. Standaardproducten voldoen zelden aan de specifieke combinatie van hoogte, belasting en omgevingsklasse die een haven- of offshore locatie vraagt.
Waar moet je op letten bij de plaatsing van een industriële lichtmast?
Bij de plaatsing van een industriële lichtmast in een haven of offshore omgeving zijn de kwaliteit van de fundering, de correcte uitlijning, de aarding en de toegankelijkheid voor toekomstig onderhoud de belangrijkste aandachtspunten. Een fout in de plaatsingsfase heeft directe gevolgen voor de veiligheid en levensduur van de constructie.
Houd bij de plaatsing rekening met het volgende:

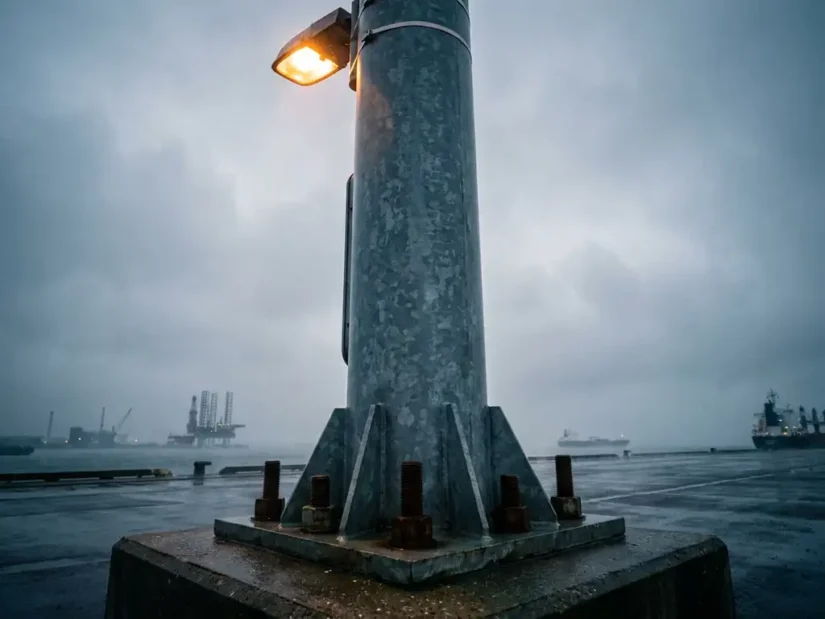

- Fundering: De voetplaat en ankerbouten moeten passen bij de draagkracht van de onderliggende constructie. Controleer of de betonnen of stalen ondergrond de berekende belastingen kan opnemen.
- Uitlijning: Een mast die niet loodrecht staat, ervaart ongelijkmatige belasting en slijt sneller. Gebruik een waterpas en stel de mast correct in voordat je de bouten definitief aantrekt.
- Aarding: In industriële en maritieme omgevingen is een goede aarding van de metalen constructie verplicht en noodzakelijk voor de veiligheid van personen en apparatuur.
- Kabelmanagement: Voer bekabeling door beschermde kabelgoten of inwendige kabelkanalen om beschadiging door wind, spatwater en mechanische aanraking te voorkomen.
- Onderhoudstoegang: Zorg dat de mast bereikbaar is voor periodieke inspectie en dat de coating of oppervlaktebehandeling visueel gecontroleerd kan worden.
- Galvanische corrosie: Vermijd direct contact tussen ongelijksoortige metalen, zoals aluminium en staal, zonder isolerende tussenlaag. Dit voorkomt versnelde corrosie op de contactpunten.
Hoe wij helpen met industriële lichtmasten voor haven en offshore
Wij bij Gohres ontwerpen en fabriceren lichtmasten op maat voor zware industriële omgevingen, waaronder havens, kades en offshore toepassingen. Onze ervaring met staalconstructies, plaatbewerking en RVS-oplossingen maakt ons een geschikte partner voor projecten waarbij standaardproducten niet volstaan.
Wat wij bieden:
- Maatwerk lichtmasten in constructiestaal, RVS of aluminium, afgestemd op jouw locatie en belastingseisen
- Corrosiebescherming passend bij de corrosieklasse van jouw omgeving, van thermisch verzinken tot meerlaagse maritieme coatingsystemen
- Technisch advies over materiaalkeuze, dimensionering en oppervlaktebehandeling
- Levering via onze eigen bezorgdienst op de gewenste datum en locatie
- Aanvullende industrial support producten zoals pijpbeugels, Unistrut-profielen en kabelladders voor de volledige installatie
Heb je een tekening, een specificatie of gewoon een vraag over jouw project? Vraag een vrijblijvende offerte aan en wij denken direct met je mee.
