Als je werkt met kabelgoten, pipesupporting of installatieframes, kom je vroeg of laat in aanraking met unistrut. Dit gestandaardiseerde railsysteem wordt breed ingezet in de industrie, maar de productcodes kunnen op het eerste gezicht verwarrend lijken. Wat betekenen al die letters en cijfers precies? In dit artikel leggen we het stap voor stap uit, zodat je de juiste unistrut voor jouw toepassing kunt selecteren zonder giswerk.
Wat is een unistrut en waarvoor wordt het gebruikt?

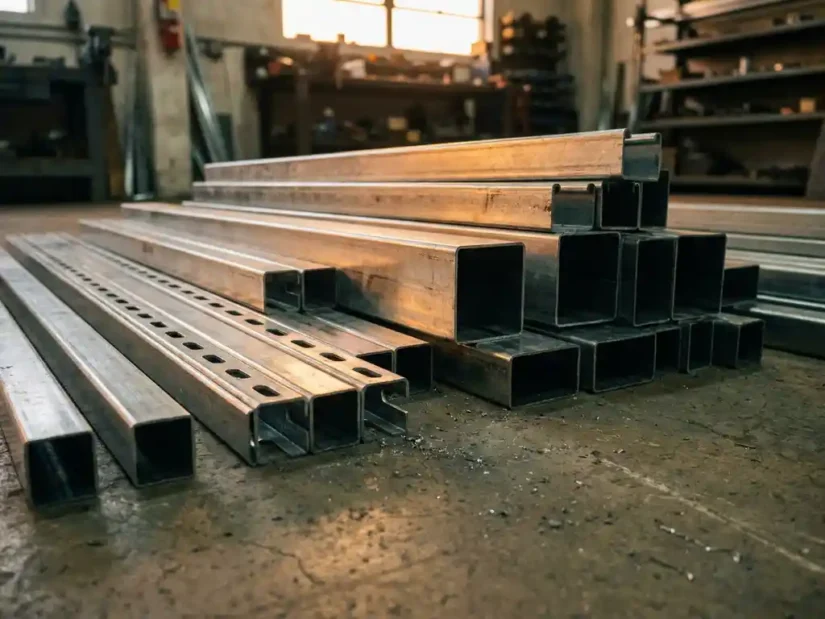

Een unistrut is een gestandaardiseerde, open profielrail van staal of aluminium die wordt gebruikt als drager- en bevestigingssysteem in industriële installaties. De rail heeft een kenmerkende C-vormige doorsnede met omgezette randen, waardoor moeren en beugels op elke positie langs de rail vastgezet kunnen worden zonder te boren.
Unistrut wordt in de industrie ingezet voor een breed scala aan toepassingen:
- Kabelgoten en kabelbanen voor het geleiden van elektrische leidingen
- Pipesupporting voor het ophangen en ondersteunen van leidingen en buizen
- Installatieframes voor het monteren van apparatuur, armaturen en panelen
- Ladderbanen en kabeldragers in industriële productieomgevingen
- Steiger- en ondersteuningsconstructies bij tijdelijke of permanente installaties
De grote kracht van het unistrut-systeem zit in de flexibiliteit. Omdat de bevestigingspunten niet vooraf vastliggen, pas je een installatie eenvoudig aan zonder de rail opnieuw te hoeven monteren. Dit maakt unistrut bijzonder populair in omgevingen waar installaties regelmatig wijzigen of uitgebreid worden, zoals productiehallen en technische ruimten.
Het systeem bestaat niet alleen uit de rail zelf, maar ook uit een uitgebreid assortiment aan bijbehorende componenten: beugels, klemmen, verbindingsstukken, moeren en ophangmiddelen. Al deze onderdelen worden geïdentificeerd via een productcode, en precies daar beginnen de vragen.
Hoe zijn unistrut productcodes opgebouwd?
Unistrut productcodes zijn opgebouwd uit een combinatie van letters en cijfers die samen de profielvorm, afmetingen, materiaalsoort en eventuele oppervlaktebehandeling beschrijven. Elke positie in de code geeft een specifiek kenmerk van het product aan, waardoor je op basis van de code direct kunt afleiden wat je in handen hebt.
De opbouw volgt doorgaans dit patroon:
- Profielserie of type — een letter of lettercombinatie die aangeeft om welke railvariant het gaat
- Afmetingen — cijfers die de breedte, hoogte of wanddikte van het profiel aangeven, meestal in millimeters
- Materiaal en oppervlaktebehandeling — een suffix dat aangeeft of het profiel van staal, aluminium of RVS is, en of het gegalvaniseerd, gepoedercoat of blank geleverd wordt
Niet alle fabrikanten hanteren exact dezelfde coderingslogica, maar de meeste unistrut-systemen die in de Nederlandse industrie gangbaar zijn, volgen een vergelijkbare structuur. Het is daarom nuttig om de codering van de specifieke leverancier of fabrikant te raadplegen bij twijfel, want kleine afwijkingen in de code kunnen grote verschillen in het product betekenen.
Wat betekenen de letters en cijfers in een unistrut code?
De letters in een unistrut code verwijzen naar het profieltype en de materiaalsoort, terwijl de cijfers de maatvoering aangeven. Een veelgebruikte codering zoals P1000 staat bijvoorbeeld voor een standaard enkelvoudige C-rail van 41 x 41 mm. De letter geeft de serie aan, de cijfers specificeren het model binnen die serie.
Hieronder een overzicht van veelvoorkomende elementen in unistrut productcodes:
- P-serie — standaard unistrut profielen, de meest gangbare railvariant voor algemeen gebruik
- Dubbele profielen — aangegeven door een extra letter of cijfer, bedoeld voor zwaardere belastingen
- EG of HG — afkortingen die verwijzen naar de oppervlaktebehandeling, zoals elektrolytisch gegalvaniseerd of warmgalvaniseerd
- SS of INOX — duidt op roestvast staal (RVS), relevant voor toepassingen in vochtige of corrosieve omgevingen
- AL — aluminium uitvoering, lichter van gewicht en geschikt voor specifieke installatietoepassingen
De wanddikte is een ander belangrijk gegeven dat soms in de code verwerkt is. Een dikkere wand betekent een hogere draagkracht, wat relevant is bij zware pipesupporting of constructies met grote overspanningen. Wanneer je twijfelt over de juiste keuze, is het verstandig om de technische specificatiebladen van de fabrikant te raadplegen. Daarin staan de maximale belastbaarheid, de aanbevolen bevestigingsafstanden en de compatibele accessoires per productcode beschreven.
Let ook op de lengte-aanduiding in de bestelling. Unistrut rails worden standaard geleverd in lengtes van drie of zes meter, maar maatwerklengtes zijn in veel gevallen mogelijk. Dit staat niet altijd in de basisproductcode, maar wordt als aparte specificatie of besteloptie aangegeven.
Hoe wij je helpen met unistrut
Bij Gohres leveren we unistrut en bijbehorende componenten voor industriële installaties, kabelgoten, pipesupporting en lichtdragers. We denken actief mee over de juiste keuze voor jouw specifieke situatie, zodat je niet voor verrassingen komt te staan op de werkvloer.
Wat we voor je kunnen doen:
- Levering van unistrut profielen in staal, aluminium en RVS, in standaard- en maatwerkafmetingen
- Advies over de juiste productcode op basis van belasting, omgeving en installatievereisten
- Maatwerk plaatbewerking en constructie voor complexere draagconstructies rondom unistrut-systemen
- Snelle levering via onze eigen bezorgdienst, op de locatie en datum die jou uitkomt
Wil je weten welke unistrut het beste past bij jouw project? Vraag een vrijblijvende offerte aan en we helpen je verder met een concrete oplossing.
