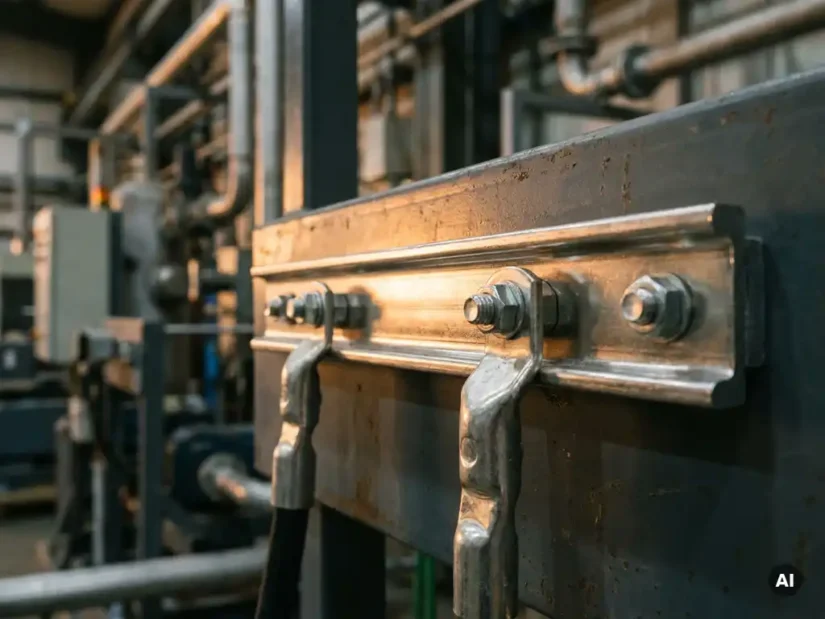

Een vertinde koperen aardrail kies je wanneer je een aardverbinding nodig hebt in een omgeving met verhoogde corrosiekans, zoals vochtige ruimten, chemische installaties of offshoretoepassingen. De vertinning beschermt het koper tegen oxidatie en zorgt voor een duurzame, laagohmige verbinding over de volledige levensduur van de installatie. In dit artikel beantwoorden we de meest gestelde vragen over vertinde koperen aardrails: van materiaalkeuze en normen tot montage en inkoop.
Wat is het verschil tussen een vertinde en een onvertinde koperen aardrail?
Een vertinde koperen aardrail is een standaard koperen geleider waarop een dunne laag tin is aangebracht. Die tinlaag beschermt het koper tegen oxidatie en corrosie, waardoor de elektrische weerstand van de verbinding laag blijft. Een onvertinde koperen aardrail is puur koper, zonder coating, en is gevoeliger voor aanloopvorming en oppervlakteoxidatie in vochtige of agressieve omgevingen.
In de praktijk merk je dit verschil het sterkst bij klemverbindingen. Geoxideerd koper verhoogt de contactweerstand, wat de effectiviteit van de aardverbinding vermindert. Vertind koper behoudt zijn geleidende oppervlak veel langer, ook zonder regelmatig onderhoud. Voor vaste installaties met een lange levensverwachting en beperkte toegang voor onderhoud is vertind koper daarom de betere keuze.
In welke omgevingen presteert een vertinde koperen aardrail het best?
Een vertinde koperen aardrail presteert het best in omgevingen waar vocht, chemicaliën of zouten het materiaal kunnen aantasten. Denk aan offshoreplatforms, waterzuiveringsinstallaties, voedingsverwerkende bedrijven, chemische fabrieken en maritieme toepassingen. In deze situaties biedt de tinlaag een actieve beschermingsbarrière die het koper intact houdt.
Ook in kabelgoten en ladderbanen waar condensatie optreedt, of in buitenopstellingen met wisselende temperaturen, scoort vertind koper beter dan onvertinde varianten. Enkele omgevingen waar je specifiek voor vertind koper kiest:
- Industriële productieruimten met hoge luchtvochtigheid
- Installaties in de nabijheid van zuren, logen of reinigingsmiddelen
- Maritieme en offshoreomgevingen met zoutbelasting
- Buitenopstellingen zonder afdekking
- Ruimten waar regelmatig gereinigd wordt met water of stoom
Wanneer is een stalen of aluminium aardrail een beter alternatief?
Een stalen of aluminium aardrail is een beter alternatief wanneer de elektrische geleidbaarheid minder kritisch is, de kosten een doorslaggevende factor zijn, of wanneer de constructie mechanisch zwaarder belast wordt. Staal biedt meer mechanische sterkte, aluminium is lichter en corrosiebestendig zonder coating, maar beide materialen geleiden minder goed dan koper.
Aluminium aardrails worden regelmatig toegepast in lichte industriële omgevingen en in constructies waar gewicht een rol speelt, zoals in de luchtvaart- of voertuigbouw. Let er wel op dat aluminium gevoelig is voor galvanische corrosie wanneer het in direct contact komt met koper of staal in vochtige omstandigheden. Stalen aardrails zijn geschikt voor zware mechanische belastingen, maar vragen om een goede oppervlaktebehandeling om roestvorming te voorkomen. Voor toepassingen waarbij laagohmige aardverbindingen en een lange levensduur prioriteit hebben, blijft koper de voorkeur houden.
Welke normen en specificaties gelden voor vertinde koperen aardrails?
Vertinde koperen aardrails moeten voldoen aan de NEN 1010-norm (laagspanningsinstallaties) en de IEC 60364-reeks, die de eisen voor aardverbindingen in elektrische installaties vastleggen. Daarnaast zijn de materiaaleigenschappen van het koper zelf vastgelegd in normen zoals EN 13601 voor kopergeleiders in elektrische toepassingen.
Bij de inkoop let je op de volgende specificaties:
- Dwarsdoorsnede: uitgedrukt in mm², afhankelijk van de kortsluitstroom en installatievereisten
- Tinlaagdikte: minimaal 1 tot 5 micrometer voor standaardtoepassingen, dikker voor agressieve omgevingen
- Geleidbaarheid: koper heeft een minimale geleidbaarheid van 57 MS/m (100% IACS)
- Verbindingstechniek: geschikt voor schroefklemmen, bouten of lasklemmen conform de installatienorm
Controleer bij twijfel altijd of de rail voldoet aan de lokale installatievoorschriften en vraag een materialencertificaat op bij de leverancier.
Hoe monteer je een vertinde koperen aardrail correct in een installatie?
Je monteert een vertinde koperen aardrail correct door de rail stevig te bevestigen op een mechanisch stabiele ondergrond, alle aansluitpunten vrij te maken van verf, vet en oxidatie, en de verbindingen aan te sluiten met de juiste aanhaalmomenten. Een slechte mechanische verbinding is de meest voorkomende oorzaak van een hoge contactweerstand in aardverbindingen.
Volg bij de montage deze stappen:
- Bepaal de juiste positie van de aardrail op basis van de tekening en de kortste aardleidinglengte
- Bevestig de rail met roestvaststalen of verzinkte beugels op een trillings- en corrosiebestendige ondergrond
- Reinig alle contactvlakken voor montage met een geschikte reiniger
- Sluit de aardgeleiders aan met gecertificeerde klemmen en draai deze vast op het voorgeschreven aandraaimoment
- Controleer na montage de continuïteit van de aardverbinding met een meetinstrument
- Documenteer de meetwaarden voor het opleverdossier
Gebruik bij de bevestiging van de aardrail bij voorkeur Unistrut-profielen of vergelijkbare railsystemen, omdat die een flexibele en aanpasbare montagebasis bieden zonder te boren in constructieve onderdelen.
Waar let je op bij het inkopen van een vertinde koperen aardrail?
Bij het inkopen van een vertinde koperen aardrail let je op de juiste dwarsdoorsnede voor de toepassing, de kwaliteit van de vertinning, de beschikbaarheid van materialencertificaten en de leverbetrouwbaarheid van de leverancier. Een rail die niet aan de specificaties voldoet, kan de veiligheid van de gehele installatie in gevaar brengen.
Controleer bij de aanschaf de volgende punten:
- Is de rail voorzien van een materialencertificaat (EN 10204 3.1 of 2.2)?
- Klopt de dwarsdoorsnede met de berekende kortsluitstroomcapaciteit?
- Is de tinlaag uniform aangebracht zonder beschadigingen of blootliggend koper?
- Zijn de aansluitgaten of klemposities compatibel met de te gebruiken verbindingstechniek?
- Levert de leverancier op maat gezaagde lengtes of alleen standaardlengtes?
