Als je werkt in de industrie of installatietechniek, kom je vroeg of laat de term unistrut tegen. Het is een systeem dat je overal ziet: in fabrieken, utiliteitsgebouwen, serverruimtes en installatiehallen. Maar wat is unistrut precies, hoe werkt het en wanneer kies je hiervoor? Dit artikel geeft je een helder overzicht, van de basis tot de praktische toepassing.
Wat is unistrut en waar wordt het voor gebruikt?
Unistrut is een gestandaardiseerd profielsysteem van stalen kanaalprofielen dat wordt gebruikt om leidingen, kabels, apparatuur en constructies te bevestigen en te ondersteunen. Het systeem bestaat uit een open, C-vormig profiel met een continue gleuf, waardoor je op elke positie beugels, klemmen en andere accessoires kunt bevestigen zonder te boren of te lassen.
De naam “unistrut” verwijst oorspronkelijk naar een Amerikaans merk, maar wordt inmiddels breed gebruikt als generieke aanduiding voor dit type kanaalprofiel. In de Nederlandse markt spreekt men ook wel van kanaalrail, montageprofiel of strut channel.
Unistrut wordt toegepast in situaties waar je flexibel, snel en betrouwbaar constructies wilt opbouwen of ondersteunen. Denk aan:
- Ophangen van leidingwerk en kabelbanen
- Ondersteunen van klimaatinstallaties en luchtkanalen
- Monteren van apparatuur op wanden of plafonds
- Opbouwen van lichte draagconstructies in installatiehallen
Hoe werkt een unistrut-systeem in de praktijk?

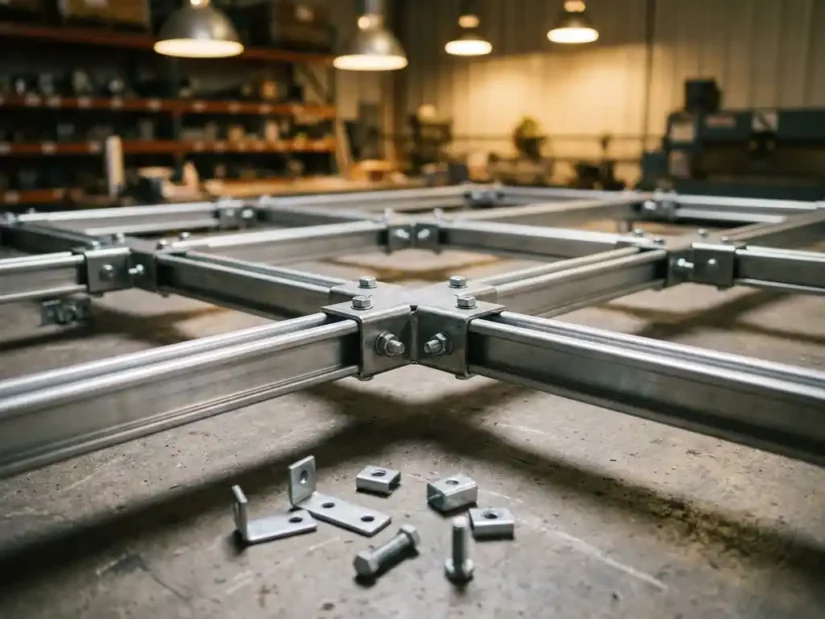

Een unistrut-systeem werkt op basis van een C-vormig profiel met een continue gleuf. In die gleuf schuif je een moerblok (ook wel hamerkopmoer of strut nut genaamd), waarop je vervolgens beugels, klemmen of aansluitplaten vastschroeft. Zo bouw je zonder lassen of boren een complete ondersteuningsconstructie op.
De kracht van het systeem zit in de combinatie van eenvoud en aanpasbaarheid. Je positioneert de moerblokken op elke gewenste plek in de gleuf, trekt ze vast met een bout en de verbinding is direct belastbaar. Wil je later iets verschuiven of aanpassen? Je draait de bout los, verschuift het onderdeel en trekt hem opnieuw vast.
Hoe monteer je unistrut?
De montage verloopt doorgaans in vier stappen:
- Profiel bevestigen aan de constructie, wand of plafond via aansluitplaten of ophangstangen
- Moerblokken plaatsen in de gleuf op de gewenste positie
- Accessoires bevestigen zoals buisbeugels, kabelklemmen of draaghoeken
- Aandraaien en controleren op belasting en uitlijning
Dit maakt unistrut geschikt voor monteurs die snel moeten werken en later nog aanpassingen willen kunnen doen.
Wat zijn de voordelen van unistrut ten opzichte van maatwerk staalconstructies?
Unistrut biedt ten opzichte van maatwerk staalconstructies vooral voordelen op het gebied van snelheid, kosten en flexibiliteit. Je hoeft niet te lassen of te boren, het systeem is direct inzetbaar en later eenvoudig aan te passen. Voor lichte tot middelzware ondersteuning is het in veel gevallen de snellere en goedkopere keuze.
Dat neemt niet weg dat maatwerk staalconstructies hun eigen sterke punten hebben. Bij zware belastingen, complexe geometrieën of specifieke omgevingseisen biedt een gelaste constructie meer draagkracht en maatprecisie. De keuze hangt af van de toepassing.
Een overzicht van de belangrijkste verschillen:
- Montage: Unistrut is gereedschapsarm en snel te monteren; maatwerk vereist lassen en meer voorbereidingstijd
- Aanpasbaarheid: Unistrut is eenvoudig te verschuiven of uit te breiden; maatwerk is gefixeerd
- Belastbaarheid: Maatwerk is geschikter voor zware constructieve belastingen
- Kosten: Unistrut heeft lagere arbeidskosten bij montage; maatwerk vergt meer engineering en fabricage
- Levertijd: Unistrut is grotendeels uit voorraad leverbaar; maatwerk vraagt productietijd
Welke unistrut-profielen en accessoires zijn er beschikbaar?
Unistrut is beschikbaar in verschillende profielbreedtes, wanddiktes en uitvoeringen, zoals enkelvoudig of dubbel kanaal. Accessoires omvatten moerblokken, buisbeugels, verbindingsplaten, draaghoeken, ophangstangen en kabelklemmen. Samen vormen ze een compleet modulair systeem voor vrijwel elke ondersteuningssituatie.
De meest gebruikte profielbreedte in de industrie is 41 x 41 mm, maar er zijn ook smallere (21 mm) en bredere varianten beschikbaar voor specifieke toepassingen. De keuze voor wanddikte en staalsoort hangt af van de belasting en de omgevingscondities.
Welke uitvoeringen zijn er?
- Sendzimir verzinkt: voor droge binnenomgevingen, standaard keuze
- Thermisch verzinkt: voor vochtige of buitenomgevingen
- RVS (roestvrij staal): voor corrosieve of hygiënisch gevoelige omgevingen zoals de voedingsindustrie
- Gepoedercoat: voor esthetische toepassingen of kleurcodering
Naast de profielen zijn er tientallen accessoires beschikbaar, waaronder T-verbindingen, haakse verbindingen, slotmoeren, kabelklemmen en ophangogen. Dit maakt het systeem breed inzetbaar zonder aanvullend maatwerk.
Waar wordt unistrut in de industrie toegepast?
In de industrie wordt unistrut toegepast voor het ondersteunen van leidingwerk, kabelbanen, klimaatinstallaties, procesapparatuur en elektrische systemen. Het systeem is populair in sectoren als de petrochemie, voedingsindustrie, utiliteitsgebouwen en machinebouw, omdat het snel te installeren is en voldoet aan de eisen voor veiligheid en onderhoudbaarheid.
Concrete voorbeelden van industriële toepassingen zijn:
- Pipesupporting: ondersteuning van perslucht-, water- en procesgasleidingen
- Kabel- en lichtsupporting: ophangen van kabelgoten, verlichting en sensoren
- HVAC-installaties: bevestigen van luchtkanalen en klimaatunits
- Procesinstallaties: monteren van meetapparatuur en ventielen op vaste posities
- Serverruimtes en datacenters: geordend wegleggen van bekabeling
Unistrut past goed in omgevingen waar installaties regelmatig worden aangepast of uitgebreid. De mogelijkheid om zonder lassen te werken is daarin een praktisch voordeel, zeker in omgevingen met veiligheidseisen rondom vonkvorming of brandgevaar.
