Het unistrut-systeem is een van de meest gebruikte oplossingen voor het ophangen, ondersteunen en bevestigen van leidingen, kabels en installaties in industriële omgevingen. Toch roept het systeem regelmatig vragen op: welke maten zijn er, welk profiel past bij mijn situatie, en wanneer kies ik voor staal of RVS? In dit artikel beantwoorden we de meest gestelde vragen over unistrut, zodat je goed voorbereid een keuze kunt maken voor jouw installatie.
Wat is unistrut en waarvoor wordt het gebruikt?
Unistrut is een gestandaardiseerd profielsysteem met een kanaalprofiel dat gebruikt wordt voor het bevestigen en ondersteunen van leidingen, kabels, installaties en constructies. Het profiel heeft een C-vormige doorsnede met een gekrulde rand aan de binnenzijde, waardoor speciale moeren en beugels zonder lassen of boren vastgezet kunnen worden.
Het systeem wordt toegepast in een breed scala aan industriële en bouwkundige situaties. Denk aan:
- Kabelgoten en ladderbanen voor elektrotechnische installaties
- Pipesupporting voor het ondersteunen van leidingen in procesinstallaties
- Licht- en armatuurbevestiging in fabrieks- en magazijnomgevingen
- HVAC-installaties waarbij kanalen en units opgehangen of ondersteund worden
- Stellingen en reksystemen voor lichte constructies
De grote kracht van unistrut zit in de flexibiliteit: het systeem is modulair opgebouwd, waardoor je constructies eenvoudig kunt aanpassen zonder de bestaande installatie te demonteren. Dat maakt het bijzonder nuttig in omgevingen waar installaties regelmatig worden uitgebreid of gewijzigd.
Welke standaard maten zijn beschikbaar voor unistrut?
Unistrut is beschikbaar in twee standaard breedtematen: 41 mm (P1000-serie) en 21 mm (P3000-serie). De meest gebruikte maat is het 41 x 41 mm profiel. Lengtes worden standaard geleverd in 3 meter en 6 meter, maar kortere lengtes of op maat gezaagde stukken zijn ook beschikbaar.
Hieronder een overzicht van de meest gangbare unistrut-maten:
- 41 x 41 mm (enkelwandig): de standaard maat voor de meeste toepassingen, geschikt voor middelzware belastingen
- 41 x 82 mm (dubbelwandig): twee profielen samengesteld, voor hogere draagkracht bij zware installaties
- 21 x 41 mm (smal profiel): voor lichtere toepassingen waar ruimte beperkt is
- 41 x 41 mm geperforeerd: met regelmatige gaten voor extra bevestigingsmogelijkheden
De wanddikte van het profiel varieert doorgaans tussen 1,5 mm en 2,5 mm, afhankelijk van de uitvoering en het materiaal. Voor zware industriële toepassingen is een dikkere wanddikte verstandig, omdat dit de doorbuiging onder belasting beperkt. Controleer altijd de draagkrachtspecificaties van de leverancier voordat je een keuze maakt.
Welke profieltypen zijn er binnen het unistrut-systeem?
Binnen het unistrut-systeem zijn er drie hoofdtypen profielen: het standaard C-profiel (enkelvoudig), het dubbel C-profiel en het geperforeerde profiel. Elk type heeft specifieke eigenschappen die het geschikt maken voor bepaalde toepassingen en belastingen.
Enkelvoudig C-profiel
Dit is het meest toegepaste profieltype. Het heeft een open C-vorm met ingerolde randen aan de binnenzijde. Hierdoor kun je speciale hamerkopmoeren in de gleuf schuiven en op elke gewenste positie vastzetten. Dit profiel is geschikt voor de meeste standaard installaties.
Dubbel C-profiel (back-to-back)
Twee profielen worden rug-aan-rug samengevoegd tot een gesloten rechthoekig profiel. Dit vergroot de stijfheid en draagkracht aanzienlijk. Het dubbelwandige profiel pas je toe bij langere overspanningen of wanneer zware apparatuur of leidingen ondersteund moeten worden.

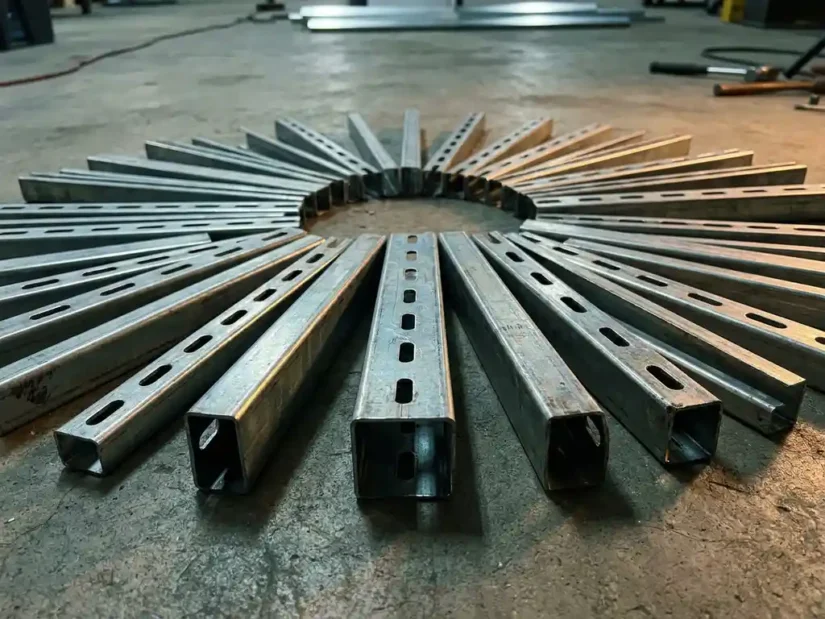

Geperforeerd profiel
Dit profiel heeft naast de gleuf ook regelmatig geplaatste ronde of langwerpige gaten over de gehele lengte. Dat biedt extra bevestigingsmogelijkheden en maakt het eenvoudiger om het profiel op een specifieke positie te monteren, ook als je geen gebruik maakt van de gleuf.
Wat is het verschil tussen staal, RVS en aluminium unistrut?
Het materiaalverschil bij unistrut bepaalt de corrosiebestendigheid, het gewicht en de maximale belastbaarheid. Staal is de sterkste en goedkoopste optie, RVS (roestvrij staal) biedt hoge corrosiebestendigheid voor agressieve omgevingen, en aluminium is licht en corrosiebestendig, maar minder sterk.
- Staal (verzinkt of gecoat): hoge draagkracht, kosteneffectief, geschikt voor droge industriële omgevingen. Verzinkt staal biedt basisbescherming tegen corrosie.
- RVS (316 of 304): toepasbaar in vochtige, chemische of voedingsgerelateerde omgevingen waar corrosie een reëel risico is. RVS 316 biedt de hoogste weerstand tegen chloriden en agressieve stoffen.
- Aluminium: lichtgewicht en corrosiebestendig, nuttig wanneer gewichtsreductie belangrijk is of in buitentoepassingen zonder zware belasting.
Voor de meeste industriële installaties in een droge fabriekshal is verzinkt staal de praktische keuze. In procesomgevingen met vocht, reinigingsmiddelen of chemicaliën is RVS de veiligste optie. Aluminium wordt minder vaak toegepast bij zware constructies, maar is nuttig bij specifieke installaties waar gewicht een rol speelt.
Welke accessoires en verbindingsstukken horen bij unistrut?
Het unistrut-systeem werkt alleen optimaal als je de juiste accessoires gebruikt. De meest gebruikte verbindingsstukken zijn hamerkopmoeren, klemmen, hoekverbinders, eindkappen en beugels. Samen vormen ze een volledig modulair systeem waarmee je vrijwel elke constructie kunt opbouwen.
De meest toegepaste accessoires op een rij:
- Hamerkopmoeren (M8, M10, M12): schuiven in de gleuf van het profiel en kunnen op elke positie worden vastgezet
- Beugels en klemmen: voor het bevestigen van leidingen, kabels en buizen aan het profiel
- Hoekverbinders (90°, 45°, T-stuk): voor het verbinden van profielen in verschillende richtingen
- Eindkappen: afdekking van open profieleinden voor veiligheid en uitstraling
- Ophangstangen en draadstangen: voor het ophangen van het profiel aan plafonds of constructies
- Montageplaten en basisplaten: voor vloer- of wandmontage
Zorg er altijd voor dat accessoires en profielen van hetzelfde materiaal zijn, of dat ze compatibel zijn qua galvanische eigenschappen. Het combineren van aluminium en staal zonder isolatie kan corrosie veroorzaken door galvanische werking.
Wanneer is unistrut de juiste keuze voor jouw installatie?
Unistrut is de juiste keuze wanneer je een flexibel, aanpasbaar en snel te monteren ondersteuningssysteem nodig hebt voor leidingen, kabels of installaties. Het systeem is bijzonder nuttig als de indeling van een installatie nog kan wijzigen, of als je zonder laswerk of boren wilt werken.
Kies voor unistrut als:
- Je installatie in de toekomst uitgebreid of aangepast wordt
- Je werkt met meerdere leidingen of kabels die geordend ondersteund moeten worden
- Snelle montage en demontage belangrijk zijn
- Je geen laswerkzaamheden wilt of kunt uitvoeren op locatie
- Je een gestandaardiseerde oplossing zoekt die breed beschikbaar is
Unistrut is minder geschikt voor zeer zware constructies waarbij grote krachten of trillingen optreden. In dat geval zijn gelaste staalconstructies of zwaardere profielsystemen een betere keuze. Ook bij extreme temperaturen of bijzonder agressieve chemische omgevingen is maatwerk soms verstandiger dan een standaard unistrut-oplossing.
