Welke klem gebruik je voor het bevestigen van leidingen aan een wand?

Voor het bevestigen van leidingen aan een wand gebruik je een buisklem of pijpbeugel. De keuze hangt af van de diameter van de leiding, het materiaal van de wand en de omgeving waarin je werkt. In industriële omgevingen spelen ook factoren zoals temperatuur, trilling en corrosiebestendigheid een rol. Dit artikel beantwoordt de meest gestelde vragen over leidingbevestiging, zodat je direct de juiste keuze maakt.

Wat zijn de verschillende soorten leidingklemmen?

Leidingklemmen zijn er in drie hoofdtypen: enkelvoudige klemmen voor één leiding, meervoudige klemmen voor het bundelen van meerdere leidingen, en isoklemmen met een isolerende binnenbekleding. Daarnaast bestaan er snelklemmen voor tijdelijke bevestiging en zwaar-industriële klemmen voor grote diameters en hoge belastingen.

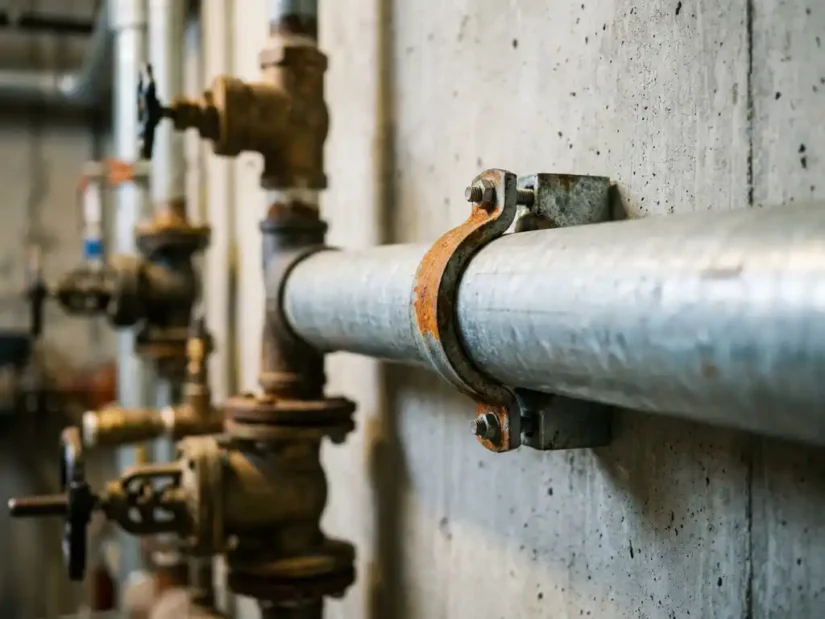

De meest voorkomende uitvoering in industriële installaties is de tweedelige buisklem: een onderste beugel die aan de wand wordt bevestigd en een bovenste klem die de leiding omsluit. Dit type is universeel inzetbaar en verkrijgbaar voor vrijwel elke buisdiameter. Voor leidingen die trillen of bewegen, gebruik je klemmen met een rubberen of kunststof inlage om slijtage te voorkomen.

Naast wandbevestiging bestaan er ook hangende klemmen voor plafondmontage en klemmen die worden gemonteerd op Unistrut-profielen of ladderbanen. Die laatste optie is populair in installatiebouwprojecten waarbij meerdere leidingen parallel lopen.

Welk materiaal is het beste voor leidingklemmen in industriële omgevingen?

In industriële omgevingen is RVS (roestvrij staal) het meest geschikte materiaal voor leidingklemmen. RVS biedt uitstekende corrosiebestendigheid, is bestand tegen hoge temperaturen en voldoet aan de strenge eisen van chemische, voedingsmiddelen- en offshore-omgevingen. Verzinkt staal is een goede en goedkopere keuze voor droge, minder agressieve omgevingen.

Voor buitentoepassingen of omgevingen met vocht en chemicaliën kies je bij voorkeur voor 316-kwaliteit RVS, dat beter bestand is tegen chloriden dan de standaard 304-kwaliteit. In lichtere installaties of bij niet-dragende toepassingen zijn kunststof klemmen van nylon of polyamide ook een optie, zeker als elektrische isolatie een vereiste is.

Aluminium klemmen worden minder vaak gebruikt in zware industrie, maar zijn nuttig wanneer gewicht een factor is, bijvoorbeeld in mobiele of tijdelijke constructies. Het materiaal van de klem moet altijd worden afgestemd op het medium in de leiding, de omgevingstemperatuur en eventuele chemische blootstelling.

Hoe kies je de juiste klemgrootte voor een leiding?

De klemgrootte kies je op basis van de buitendiameter van de leiding, niet de nominale maat. Meet de buitendiameter van de buis nauwkeurig op en kies een klem waarvan de binnendiameter daarop aansluit. Een te ruime klem houdt de leiding niet stabiel; een te krappe klem beschadigt het buisoppervlak of de isolatie.

Bij geïsoleerde leidingen tel je de dikte van de isolatie op bij de buitendiameter van de buis. Zo voorkom je dat de klem de isolatielaag samendrukt, wat de werking ervan vermindert. Fabrikanten geven doorgaans een maattabel mee waaruit je direct de juiste klemgrootte kunt aflezen op basis van de buismaat.

Houd ook rekening met de wanddikte van de buis bij leidingen onder druk of met zware inhoud. Een dunnere buiswand vraagt om een klem met een bredere aanligoppervlakte om puntbelasting te vermijden.

Wat is het verschil tussen een leidingklem en een pijpbeugel?

Een leidingklem omsluit de buis volledig en fixeert hem op een vaste positie, terwijl een pijpbeugel de buis ondersteunt maar ook axiale beweging kan toelaten. Pijpbeugels worden gebruikt wanneer een leiding door thermische uitzetting of trillingen moet kunnen bewegen zonder dat er spanning in het systeem opbouwt.

In de praktijk gebruikt men de termen soms door elkaar, maar technisch gezien is het onderscheid relevant. Een vaste klem blokkeert alle beweging en is geschikt voor stabiele systemen. Een pijpbeugel met glijdende voet of veer compenseert beweging en is nodig bij stoomleidingen, warmwaterleidingen of andere systemen met grote temperatuurverschillen.

Voor industriële installaties is het belangrijk om per leidingtraject te bepalen waar je vaste punten nodig hebt en waar je bewegingsvrijheid moet inbouwen. Een combinatie van beide typen is bij grotere installaties vrijwel altijd de juiste aanpak.

Wanneer gebruik je een isoklem in plaats van een standaardklem?

Een isoklem gebruik je wanneer je koude leidingen wilt beschermen tegen condensvorming, wanneer je warmteverlies wilt beperken bij warme leidingen, of wanneer je geluidstransmissie via de buisbevestiging wilt verminderen. De isolerende binnenbekleding van de klem voorkomt dat warmte of kou via de klem naar de constructie wordt overgebracht.

In de praktijk zijn isoklemmen nuttig bij:

• Koelwaterleidingen en koudedragers waarbij condensatie op de klem ongewenst is
• Stoom- en warmwaterleidingen waarbij warmteverlies beperkt moet worden
• Leidingen in gebouwen of installaties met strenge geluidseisen
• Toepassingen waarbij elektrische isolatie tussen leiding en constructie vereist is

De binnenbekleding van een isoklem is doorgaans gemaakt van EPDM-rubber, polyurethaan of een ander isolerend materiaal. Kies het juiste materiaal op basis van de temperatuur van het medium en de omgevingscondities.

Hoe bevestig je een leidingklem correct aan een betonnen of stalen wand?

Voor betonnen wanden gebruik je chemische ankers of slagpluggen, afhankelijk van de belasting en het type beton. Voor stalen constructies bevestig je de klem met bouten en moeren, eventueel via een Unistrut-profiel of een gelaste montageplaat. De bevestigingsmethode bepaalt mede hoe goed de klem trillingen en gewicht opneemt.

Volg bij de montage deze stappen:

1. Bepaal de belasting: Bereken het gewicht van de leiding inclusief inhoud en isolatie om de juiste klemgrootte en bevestigingssterkte te kiezen.
2. Markeer de positie: Zorg voor een horizontale en rechte lijn, zeker bij meerdere klemmen op een rij.
3. Boor en veranker: Gebruik de juiste boordiameter voor het anker en zorg dat het anker volledig in het beton of staal verzonken zit.
4. Monteer de klem: Bevestig de onderste helft van de klem aan de wand, leg de leiding erin en sluit de klem met de juiste aandraaikracht.
5. Controleer de uitlijning: Controleer of de leiding recht ligt en er geen onnodige spanning staat in de bevestiging.

Bij stalen wanden of profielen kun je ook gebruikmaken van klemmen die direct op een Unistrut-kanaalrail worden geschoven. Dit maakt herpositionering eenvoudig en is nuttig in installaties die regelmatig worden aangepast.

Hoe wij je helpen bij de juiste leidingbevestiging

Of je nu op zoek bent naar een enkele buisklem of een complete set pijpbeugels voor een grote installatie, wij leveren wat je nodig hebt. Ons assortiment industrial support-producten omvat:

• Pijpbeugels in staal, verzinkt staal en RVS voor alle gangbare buismaten
• Isoklemmen met EPDM of polyurethaan bekleding voor thermische en akoestische isolatie
• Unistrut-profielen en ladderbanen als montagebasis voor meerdere leidingen
• Buis- en stafmateriaal op maat voor maatwerksituaties

Wij denken mee over de juiste keuze voor jouw specifieke situatie en leveren producten op de door jou gewenste datum en locatie via onze eigen bezorgdienst. Onze aanpak is eenvoudig: jij geeft aan wat je nodig hebt, wij zorgen dat het er is. Vraag direct een vrijblijvende offerte aan en wij komen zo snel mogelijk bij je terug.
