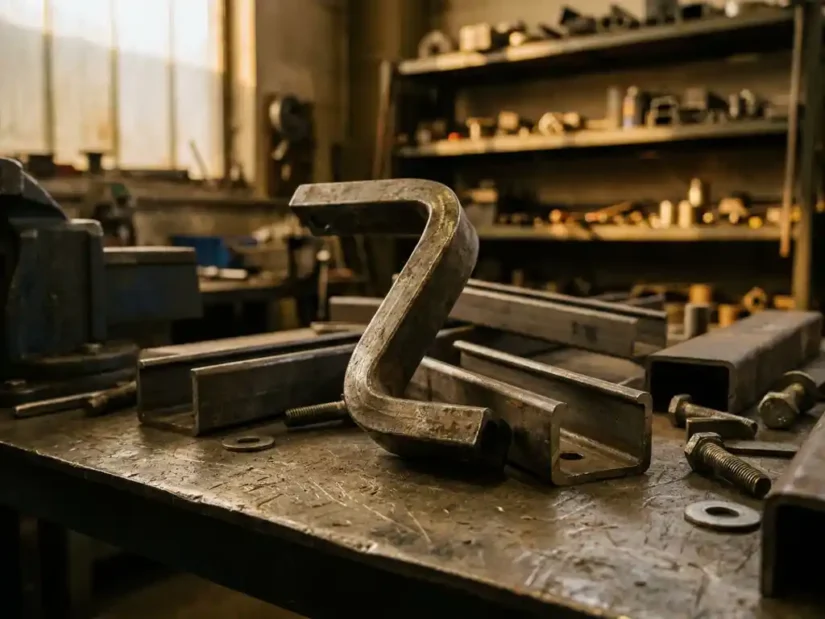

Een Z-verbinder is een bevestigingsonderdeel met een Z-vormige doorsnede dat twee elementen op verschillende hoogtes of in een hoek met elkaar verbindt. Je gebruikt hem om buizen, profielen of constructiedelen te koppelen wanneer een rechte verbinding niet mogelijk of praktisch is. Z-verbinders zijn veelgebruikt in industriële installaties, kabelgoten en draagconstructies.
De Z-vorm geeft het onderdeel een offsetfunctie: het overbrugt een hoogteverschil of positieverschil tussen twee aansluitpunten zonder dat je de constructie zelf hoeft aan te passen. Dat maakt de Z-verbinder bijzonder nuttig in situaties waar ruimte beperkt is of waar leidingen en kabels langs obstakels geleid moeten worden.
Hieronder beantwoorden we de meest gestelde vragen over Z-verbinders, van toepassingen en materialen tot montage en maatwerk.
Waar wordt een Z-verbinder voor gebruikt?
Een Z-verbinder gebruik je om twee constructiedelen te verbinden die niet op dezelfde hoogte of in elkaars verlengde liggen. De verbinder compenseert een offset, waardoor je buizen, profielen of draagconstructies toch op een strakke en stabiele manier aan elkaar koppelt. Je vindt ze veel terug in combinatie met een pijpbeugel of buisklem in industriële installaties.
Typische toepassingen zijn onder andere:
- Pipesupporting: het ophangen of bevestigen van leidingen die niet recht op een draagstructuur aansluiten
- Kabel- en lichtsupporting: het geleiden van kabelgoten langs wanden of plafonds met een hoogteverschil
- Bordessen en loopbruggen: het verbinden van staalprofielen op verschillende niveaus
- Unistrut-systemen: het aanpassen van de positie van een profiel ten opzichte van een ander montageoppervlak
Binnen industriële omgevingen is de Z-verbinder een praktisch hulpmiddel wanneer installaties moeten worden aangepast aan bestaande infrastructuur. In plaats van een complete constructie te herwerken, voeg je een Z-verbinder in op het punt waar de offset optreedt.
In welke materialen zijn Z-verbinders verkrijgbaar?
Z-verbinders zijn verkrijgbaar in staal, gegalvaniseerd staal, roestvrij staal (RVS) en aluminium. De materiaalkeuze hangt af van de omgeving waarin je ze toepast en de mechanische belasting die ze moeten dragen.
Een overzicht van de meest gebruikte materialen en hun toepassingsgebieden:
- Staal (onbehandeld): geschikt voor droge, beschermde omgevingen; lage kosten, hoge sterkte
- Gegalvaniseerd staal: bestand tegen vocht en lichte corrosie; nuttig in buitenomgevingen of vochtige industriële ruimtes
- RVS (roestvast staal): de juiste keuze voor agressieve omgevingen zoals de voedingsindustrie, offshore of chemische installaties
- Aluminium: lichtgewicht en corrosiebestendig; populair in installaties waar het gewicht een rol speelt
Voor standaard industriële toepassingen is gegalvaniseerd staal de meest gekozen optie vanwege de combinatie van sterkte en corrosiebescherming. Wanneer hygiëne of chemische bestendigheid een vereiste is, kies je voor RVS.
Wat is het verschil tussen een Z-verbinder en een U-verbinder?
Het belangrijkste verschil zit in de vorm en daarmee de functie. Een Z-verbinder heeft twee parallel verschoven vlakken, waardoor hij een offset overbrugt. Een U-verbinder heeft twee evenwijdige zijden die loodrecht op een bodemplaat staan, en dient juist om een buis of profiel in te klemmen of vast te zetten zonder positieverschil.
In de praktijk betekent dit:
- Gebruik een Z-verbinder wanneer je twee aansluitpunten op verschillende posities of hoogtes wilt verbinden
- Gebruik een U-verbinder, ook wel U-beugel of buisklem genoemd, wanneer je een buis of leiding wilt fixeren aan een vlak oppervlak zonder offset
De twee onderdelen vullen elkaar aan in een installatie. Een Z-verbinder positioneert, een U-verbinder fixeert. In complexe leidinginstallaties worden ze regelmatig samen gebruikt, waarbij de Z-verbinder de positie van de pijpbeugel ten opzichte van de draagstructuur bepaalt.
Wanneer kies je voor een Z-verbinder op maat?
Je kiest voor een Z-verbinder op maat wanneer de standaardafmetingen niet passen bij de specifieke offset, wanddikte of belasting in jouw installatie. Maatwerk is relevant bij bijzondere constructies, afwijkende profielafmetingen of wanneer de verbinder een hogere mechanische belasting moet kunnen dragen dan standaardproducten toelaten.
Concrete situaties waarbij maatwerk de beste keuze is:
- De offset die overbrugd moet worden valt buiten het bereik van catalogusproducten
- Je werkt met niet-standaard profielen of buisdiameters
- De verbinder moet voldoen aan specifieke normen, bijvoorbeeld voor de offshore- of voedingsindustrie
- De constructie vraagt om een specifieke materiaalkwaliteit of oppervlaktebehandeling
Bij maatwerk is het nuttig om tekeningen of specificaties aan te leveren zodat de verbinder precies op maat geproduceerd kan worden. Dit voorkomt aanpassingen op de werkvloer en verkort de installatietijd.
Hoe monteer je een Z-verbinder correct?
Een Z-verbinder monteer je correct door eerst de juiste positie te bepalen, beide aansluitvlakken goed voor te bereiden en de verbinder met de juiste bevestigingsmiddelen vast te zetten. De montage is eenvoudig, maar nauwkeurigheid bij het uitlijnen voorkomt spanning in de constructie.
Volg deze stappen voor een correcte montage:
- Meet de offset nauwkeurig: bepaal het hoogte- of positieverschil dat de Z-verbinder moet overbruggen voordat je begint
- Kies de juiste verbinder: controleer of de afmetingen van de Z-verbinder overeenkomen met de profielen of buizen die je verbindt
- Reinig de aansluitvlakken: verwijder vuil, roest of verf op de contactpunten voor een goede verbinding
- Positioneer de verbinder: plaats de Z-verbinder zo dat beide vlakken vlak en stabiel op de te verbinden onderdelen aansluiten
- Bevestig met de juiste bouten en moeren: gebruik de aanbevolen momentwaarde om overbelasting van het materiaal te voorkomen
- Controleer de uitlijning: controleer na het aandraaien of de constructie vrij is van spanning en de verbinder niet vervormd is
Bij installaties die blootstaan aan trillingen of dynamische belasting is het nuttig om borgmoeren of veerringen te gebruiken om losraken te voorkomen.
Hoe wij helpen met Z-verbinders en industrial support
Wij leveren een breed assortiment aan industrial support-producten, waaronder Z-verbinders, pijpbeugels, buisklemmen, Unistrut-profielen en ladderbanen. Of je nu standaardmaten nodig hebt of een verbinder op maat voor een specifieke installatie, wij denken actief mee om de juiste oplossing te vinden.
Wat wij bieden:
- Uitgebreide voorraad van industrial support-producten voor directe levering
- Maatwerk Z-verbinders op basis van jouw tekeningen of specificaties
- Leveringen op de gewenste datum en locatie via onze eigen bezorgdienst
- Persoonlijk advies van een team met jarenlange ervaring in metaalconstructie
Ons motto is niet voor niets: “Vandaag bestellen, morgen leveren.” Vraag vrijblijvend een offerte aan of neem contact op om te bespreken welke Z-verbinder het beste past bij jouw installatie.
