Wat is het verschil tussen een halve en een hele kapbeugel?

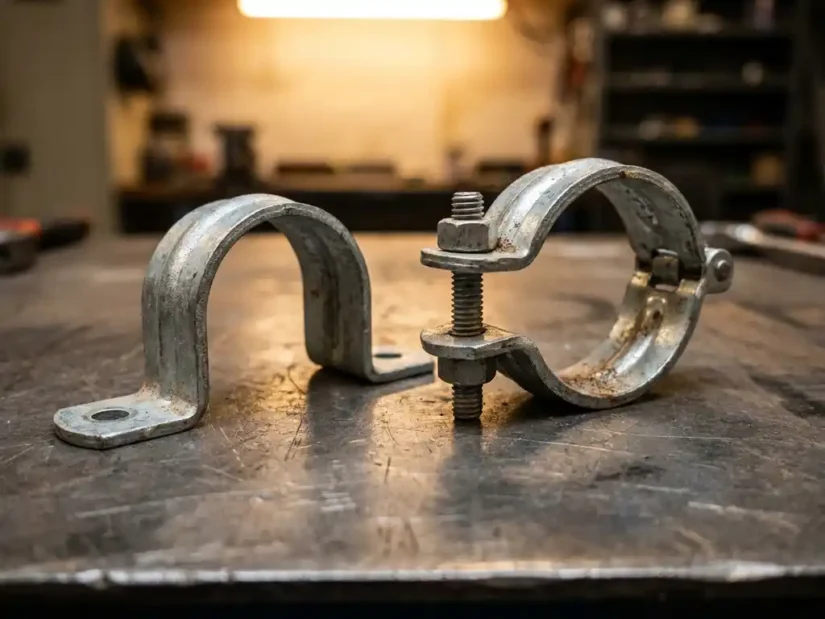

Het verschil tussen een halve en een hele kapbeugel zit in de omsluitingsgraad van de pijp. Een halve kapbeugel omsluit de pijp aan één kant en wordt tegen een constructie of wand bevestigd, terwijl een hele kapbeugel de pijp volledig rondom omsluit en aan beide zijden wordt vastgezet. De keuze hangt af van de belasting, de pijpdiameter en de manier waarop de leiding is opgehangen of ondersteund. In dit artikel beantwoorden we de meest gestelde vragen over kapbeugels, buisklemmen en pijpbeugels in industriële installaties.

Wanneer gebruik je een halve versus een hele kapbeugel?

Je gebruikt een halve kapbeugel wanneer de pijp van één kant wordt ondersteund, bijvoorbeeld bij wandmontage of bevestiging aan een steunconstructie. Een hele kapbeugel gebruik je wanneer de pijp volledig gefixeerd moet worden, zoals bij horizontale ophanging of wanneer trilling, druk of gewicht in meerdere richtingen werkt.

In de praktijk kies je voor een halve kapbeugel bij lichtere leidingen die stabiel liggen en waarbij de constructie al voldoende steun biedt. Denk aan leidingen die op een Unistrut-profiel rusten en waarbij alleen fixatie aan de bovenzijde nodig is.

Een hele kapbeugel past beter bij zwaardere leidingen, hogere drukken of situaties waarbij de pijp ook verticaal of in een hoek loopt. De volledige insluiting voorkomt dat de pijp beweegt of losraakt, ook bij trillingen of thermische uitzetting. Voor industriële installaties met hoge procestemperaturen of mechanische belasting is de hele kapbeugel daardoor een betere keuze.

Wat zijn de technische verschillen tussen halve en hele kapbeugels?

Het technische verschil tussen een halve en een hele kapbeugel zit in de constructie en het draagvermogen. Een halve kapbeugel bestaat uit één beugeldeel dat de pijp aan de onderkant of zijkant ondersteunt. Een hele kapbeugel bestaat uit twee delen die samen de pijp volledig omringen en met bouten worden verbonden.

Vanuit technisch oogpunt levert dit de volgende verschillen op:

• Draagvermogen: Een hele kapbeugel verdeelt de belasting rondom de pijp en heeft daardoor een hoger draagvermogen.
• Fixatie: De hele kapbeugel fixeert de pijp in alle richtingen; de halve kapbeugel biedt alleen steun in de richting van montage.
• Trillingsdemping: Hele kapbeugels kunnen worden voorzien van een rubberen of kunststof inlay die trillingen absorbeert, wat bij halve kapbeugels minder effectief is.
• Montage: Een halve kapbeugel is sneller te monteren; een hele kapbeugel vraagt meer tijd maar geeft meer zekerheid in veeleisende omgevingen.
• Materiaalgebruik: Hele kapbeugels zijn zwaarder en vragen meer materiaal, wat relevant is voor de draagconstructie.

Beide typen zijn leverbaar in staal, RVS of gegalvaniseerde uitvoering, afhankelijk van de omgevingseisen zoals corrosiebestendigheid of temperatuurbestendigheid.

Welke kapbeugel is geschikt voor welke pijpdiameter?

Kapbeugels worden geproduceerd in standaardmaten die aansluiten op gangbare pijpdiameters, uitgedrukt in inches of millimeters. De juiste kapbeugel kies je op basis van de buitendiameter van de pijp, niet de nominale diameter. Een verkeerde maat zorgt voor speling of overmatige klemkracht, wat leiding- en constructieschade kan veroorzaken.

Gangbare maten lopen van kleine diameters zoals 1/2 inch tot grote industriële leidingen van 12 inch of meer. Voor elke pijpdiameter geldt dat de kapbeugel nauwkeurig moet passen: te ruim en de pijp kan bewegen, te krap en je beschadigt de buitenwand of de coating van de leiding.

Bij het selecteren van de juiste maat let je op:

• De buitendiameter van de pijp in millimeters of inches
• Of de pijp een isolatielaag heeft die de effectieve diameter vergroot
• Het materiaal van de pijp, omdat dit de klemkracht beïnvloedt
• De norm waaraan de pijp voldoet, zoals DIN of ANSI

Voor maatwerk of afwijkende diameters is het mogelijk om kapbeugels op specificatie te laten maken. Dit is relevant bij renovatieprojecten of bij leidingen die niet aan standaardnormen voldoen.

Wat is het verschil tussen een kapbeugel en andere pijpbeugels?

Een kapbeugel is een specifiek type pijpbeugel dat de pijp omsluit via een kap- of klemconstructie. Andere veelgebruikte pijpbeugels zijn loodbeugels, U-beugels en scharnierende beugels. Het verschil zit in de vorm, de montagemethode en het toepassingsgebied.

Een U-beugel (ook wel buisklem of U-bout) omsluit de pijp met een U-vormige stang die aan beide uiteinden met moeren wordt vastgezet. Dit type is eenvoudig en breed inzetbaar, maar biedt minder nauwkeurige fixatie dan een kapbeugel.

Een kapbeugel past beter in situaties waarbij:

• De pijp strak gefixeerd moet worden zonder speling
• Trillingsdemping via een inlay gewenst is
• De installatie hoge eisen stelt aan uitlijning en nauwkeurigheid
• De pijp regelmatig gedemonteerd en teruggeplaatst moet worden

Een buisklem is een bredere term die zowel kapbeugels als andere klemtypen omvat. In industrieel gebruik worden de termen soms door elkaar gebruikt, maar technisch gezien verwijst een kapbeugel specifiek naar de kapgebaseerde constructie.

Hoe worden kapbeugels bevestigd in een industriële installatie?

Kapbeugels worden bevestigd aan een draagconstructie zoals een Unistrut-profiel, een stalen balk, een wand of een plafond. De bevestiging verloopt via boutgaten in de beugel die aansluiten op de steunconstructie. Bij hele kapbeugels worden de twee helften rondom de pijp gesloten en met bouten verbonden.

De montage volgt doorgaans deze stappen:

1. Bepaal de positie van de kapbeugel langs de leidingbaan
2. Bevestig de onderste helft of het steundeel aan de draagconstructie
3. Leg de pijp in de beugel
4. Sluit de bovenste helft (bij een hele kapbeugel) en draai de bouten vast op het voorgeschreven aanhaalmoment
5. Controleer of de pijp recht ligt en de beugel geen spanning op de leiding zet

Bij leidingen met thermische uitzetting is het belangrijk om te kiezen tussen een vaste beugel en een glijdende beugel. Een vaste kapbeugel blokkeert alle beweging; een glijdende kapbeugel laat lengtebeweging toe maar voorkomt zijdelingse verplaatsing. De keuze heeft directe invloed op de levensduur van de leiding en de verbindingen.

Waar moet je op letten bij het bestellen van kapbeugels op maat?

Bij het bestellen van kapbeugels op maat let je op de pijpdiameter, het gewenste materiaal, de norm, de omgevingscondities en de gewenste bevestigingsmethode. Een goede specificatie voorkomt fouten in de levering en vertraging in de installatie.

Controleer bij je bestelling de volgende punten:

• Pijpbuitendiameter: geef de exacte maat in mm of inches op, inclusief eventuele isolatie
• Materiaal: staal, gegalvaniseerd staal, RVS of aluminium, afhankelijk van de omgeving
• Type: halve of hele kapbeugel, vast of glijdend
• Norm: DIN, ANSI of projectspecifieke norm
• Inlay: wel of geen rubberen of kunststof inlay voor trillingsdemping of bescherming van de pijpcoating
• Bevestigingswijze: aanpassing voor Unistrut, boutsluiting of directe wandmontage
• Aantal en leverdatum: voor projectplanning relevant bij grote aantallen

Afwijkende maten of specifieke materiaaleisen zijn bij de meeste leveranciers op aanvraag beschikbaar. Geef bij maatwerk altijd een tekening of specificatieblad mee om interpretatiefouten te voorkomen.

Hoe wij helpen met kapbeugels en pijpbeugels

Wij leveren een uitgebreid assortiment kapbeugels, buisklemmen en andere pijpbeugels voor industriële installaties. Of je nu standaardmaten nodig hebt of kapbeugels op maat voor een specifiek project, wij denken met je mee over de juiste keuze. Ons assortiment omvat onder meer:

• Halve en hele kapbeugels in staal, gegalvaniseerd en RVS
• Vaste en glijdende uitvoeringen voor leidingen met thermische uitzetting
• Kapbeugels met rubberen inlay voor trillingsdemping
• Pijpbeugels en buisklemmen in gangbare en afwijkende diameters
• Bijpassende draagprofielen zoals Unistrut voor complete leidingbanen

We leveren op de gewenste datum en locatie via onze eigen bezorgdienst, en bij maatwerk passen we maatvoeringen en specificaties aan op jouw tekeningen. Vraag vrijblijvend een offerte aan en geef aan welk type kapbeugel je nodig hebt, de pijpdiameter en de gewenste hoeveelheid. We zorgen dat je snel en correct geleverd krijgt.
