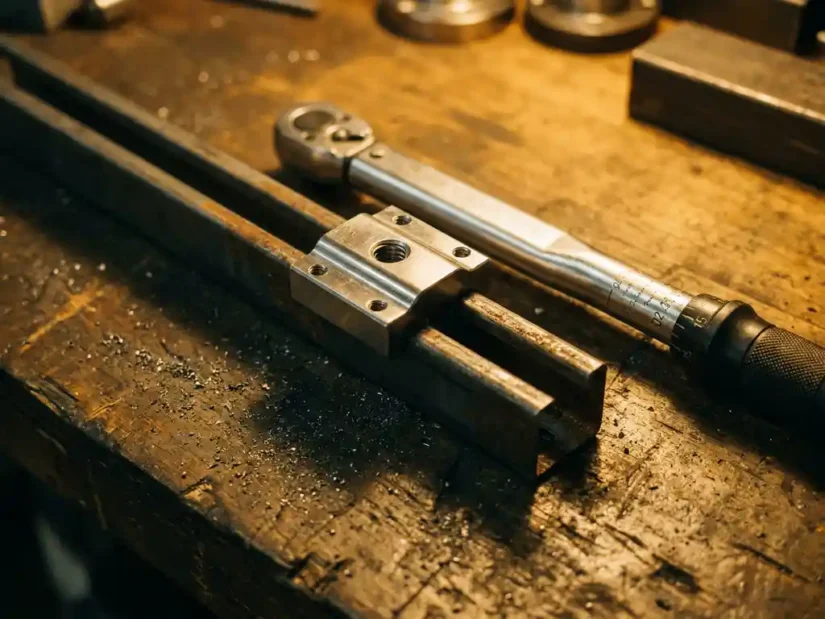

Een glijmoer is een moer met een T-vormig of hamerkopprofiel die je in een gleuf of kanaal van een constructieprofiel schuift, zodat je hem op elke gewenste positie kunt vastzetten zonder te boren of te lassen. Je plaatst hem in het profiel, schuift hem naar de juiste plek en draait hem vast met een bout. Dit maakt glijmoeren bijzonder nuttig in installatietechniek, bij het monteren van pijpbeugels en buisklemmen op draagprofielen zoals Unistrut. In dit artikel beantwoorden we de meest gestelde vragen over glijmoeren, van werking tot montage.
Hoe werkt een glijmoer technisch gezien?
Een glijmoer werkt door zijn specifieke vorm: de moer past precies in de opening van een kanaalrail of gleufprofiel en kan daarin vrij bewegen. Wanneer je een bout aandraait, draait de moer 90 graden en klemt hij zich vast tegen de binnenkant van het profiel. Zo ontstaat een stevige, instelbare verbinding zonder dat je het profiel hoeft te bewerken.
Technisch gezien bestaat een glijmoer uit twee onderdelen: het moerlichaam en de bout. Het moerlichaam is breder dan de gleuf van het profiel, maar past er zijdelings in. Zodra je de bout aantrekt, roteert het moerlichaam en vergrendelt het zich mechanisch. Dit principe maakt de verbinding trillingsbestendig en betrouwbaar, ook in industriële omgevingen met constante belasting.
De meeste glijmoeren zijn gemaakt van staal of roestvrij staal en zijn beschikbaar in metrische maten zoals M6, M8, M10 en M12. De keuze van het materiaal hangt af van de omgeving: voor buitentoepassingen of corrosieve ruimten kies je bij voorkeur RVS.
Waar worden glijmoeren voor gebruikt?
Glijmoeren gebruik je overal waar je bevestigingen wilt maken op kanaalrails of gleufprofielen zonder te boren of te lassen. De meest voorkomende toepassingen zijn het monteren van pijpbeugels, buisklemmen, kabelgoten, lichtarmaturen en instrumentatiepanelen op Unistrut-profielen of vergelijkbare draagconstructies.
In de industriële installatietechniek zijn glijmoeren onmisbaar voor het opbouwen van flexibele ondersteuningssystemen. Denk aan:
- Het bevestigen van pijpbeugels aan wand- of plafondprofielen in procesinstallaties
- Het monteren van buisklemmen voor leidingwerk in fabrieken en utiliteitsgebouwen
- Het ophangen van kabelladders en ladderbanen
- Het bevestigen van instrumenten en meetapparatuur op stellingen
- Het opbouwen van modulaire frames voor machines of productielijnen
De flexibiliteit van de glijmoer maakt hem nuttig in situaties waar de exacte positie van een bevestigingspunt pas tijdens de montage bekend is, of waar je later aanpassingen wilt doen zonder het profiel te vervangen.
Wat is het verschil tussen een glijmoer en een gewone moer?
Het belangrijkste verschil is dat een gewone moer alleen werkt in combinatie met een vooraf geboord gat, terwijl een glijmoer in een gleuf schuift en op elke positie langs het profiel kan worden vastgezet. Een gewone moer fixeert een verbinding op één vaste plek; een glijmoer biedt vrije positionering langs de volledige lengte van het profiel.
Daarnaast verschilt de montagemethode sterk. Bij een gewone moer heb je een bout en een gat nodig die precies op elkaar zijn afgestemd. Bij een glijmoer schuif je de moer in het kanaal, positioneer je hem naar wens en trek je de bout aan. Dit bespaart tijd en maakt herpositionering eenvoudig, ook nadat de constructie al in gebruik is.
Qua belastbaarheid zijn glijmoeren in een goed profiel vergelijkbaar met traditionele boutverbindingen, mits je de juiste maat en het juiste aanzetkoppel gebruikt. Voor zwaar draagwerk raden fabrikanten wel aan de specificaties van het profiel en de glijmoer op elkaar af te stemmen.
Welke typen glijmoeren zijn er en hoe kies je de juiste?
Glijmoeren zijn verkrijgbaar in verschillende uitvoeringen, elk geschikt voor een specifiek profieltype of toepassing. De meest gebruikte typen zijn de Unistrut-glijmoer (ook wel kanaalmoer of strut nut), de T-moer voor aluminium profielen en de hamerkopmoer voor zware constructies.
Bij het kiezen van de juiste glijmoer let je op vier factoren:
- Profieltype: Zorg dat de glijmoer past bij de gleufbreedte en het kanaaltype van je profiel.
- Boutmaat: Kies een glijmoer met de juiste schroefdraad, zoals M8 of M10, passend bij de te gebruiken bout.
- Belasting: Zware toepassingen zoals het dragen van leidingwerk vragen om een glijmoer met hogere treksterkte.
- Materiaal: Gebruik staal voor droge binnenruimten en RVS voor vochtige of corrosieve omgevingen.
Voor standaard installatietechniek met Unistrut-profielen is de kanaalmoer in staal de meest toegepaste keuze. Bij aluminium constructieprofielen voor machineframes kies je voor de T-moer, die speciaal is ontworpen voor de smallere gleufprofielen van dat materiaal.
Hoe monteer je een glijmoer correct?
Een glijmoer monteer je door hem zijdelings in de gleuf van het profiel te plaatsen, naar de gewenste positie te schuiven, de bout door het te bevestigen onderdeel te steken en vervolgens aan te draaien totdat de moer vastklemt. Het aandraaien zorgt voor de 90-graden rotatie die de moer vergrendelt.
Volg deze stappen voor een correcte montage:
- Schuif de glijmoer in de gleuf van het profiel, met de lange zijde langs de gleufrichting.
- Positioneer de moer op de gewenste plek langs het profiel.
- Steek de bout door het te monteren onderdeel, zoals een pijpbeugel of buisklem.
- Draai de bout handmatig vast totdat de moer begint te roteren en contact maakt met de profielwand.
- Zet de bout vast met een steeksleutel of ringsleutel op het aanbevolen aanzetkoppel.
Let erop dat je de bout niet te snel aantrekt voordat de moer goed gepositioneerd is. Een moer die scheef staat, klem je niet goed vast en dat kan leiden tot loslaten van de verbinding onder belasting. Controleer na montage altijd of de verbinding stevig zit en er geen speling is.
Wanneer kies je voor een glijmoer in plaats van lassen of boren?
Je kiest voor een glijmoer wanneer je flexibiliteit, aanpasbaarheid of snelle montage nodig hebt. Lassen en boren zijn permanente bewerkingen die achteraf moeilijk te corrigeren zijn; een glijmoer stelt je in staat om bevestigingspunten te verplaatsen of onderdelen te hergebruiken zonder het profiel te beschadigen.
Er zijn drie situaties waarbij een glijmoer duidelijk de voorkeur verdient boven lassen of boren:
- Flexibele installaties: Als de lay-out van leidingen, kabelgoten of apparatuur later kan wijzigen, bespaar je tijd en kosten door bevestigingen te kunnen herpositioneren.
- Snelle montage op locatie: Glijmoeren vereisen geen speciale gereedschappen of voorbereiding. Je monteert ze direct ter plekke, wat de doorlooptijd verkort.
- Hergebruik van materiaal: Bij tijdelijke constructies of projecten waarbij profielen later elders worden ingezet, blijven profielen en bevestigingsmiddelen onbeschadigd.
Lassen heeft de voorkeur bij permanente, zwaar belaste constructies waarbij hoge stijfheid nodig is. Boren is nuttig wanneer je geen kanaalprofielen gebruikt en toch een stevige boutverbinding wilt. Maar voor het merendeel van de installatietechnische toepassingen, zoals het monteren van pijpbeugels en buisklemmen op draagprofielen, biedt de glijmoer de beste combinatie van snelheid, flexibiliteit en betrouwbaarheid.
