Een aardnok is een kleine maar belangrijke verbinding in elektrische installaties. Toch gaat er bij de montage ervan regelmatig iets mis: een losse verbinding, verkeerd gereedschap of een vergeten controle achteraf. In dit artikel beantwoorden we de meest gestelde vragen over de aardnok, zodat je de aansluiting de eerste keer goed uitvoert.
Wat is een aardnok en waarvoor wordt hij gebruikt?
Een aardnok is een verbindingselement dat wordt gebruikt om aardingsgeleiders met elkaar of met een aardingspunt te verbinden. Hij zorgt ervoor dat elektrische apparatuur en constructies correct geaard zijn, waardoor gevaarlijke spanningsverschillen worden afgeleid en personen beschermd worden tegen elektrische schokken.
In de praktijk tref je aardnokken aan in industriële installaties, schakelkasten, machineframes en staalconstructies. De verbinding legt een betrouwbaar elektrisch contact tussen de aardgeleider en het te aarden object. Dit is geen optionele stap: in Nederland zijn aardverbindingen wettelijk verplicht conform de NEN 1010-norm voor elektrische installaties.
Er zijn verschillende typen aardnokken, afhankelijk van de toepassing:
- Schroefdraadaardnokken: worden bevestigd via een bout en moer, geschikt voor stalen constructies
- Klemtype aardnokken: klemmen direct op een geleider of profiel
- Gelaste aardnokken: worden permanent aan een constructie bevestigd via lassen
De keuze voor het juiste type hangt af van het materiaal van de constructie, de omgevingscondities en de vereiste stroomafvoercapaciteit.
Welke materialen en gereedschappen heb je nodig voor de aansluiting?
Voor een correcte aardnokverbinding heb je minimaal een aardnok van het juiste type, een aardingsgeleider (meestal groengeel geïsoleerde kabel), een moersleutel of dopsleutel, en een draadstripper nodig. Afhankelijk van de toepassing zijn ook een boormachine, kabelschoen en contactvet nuttige hulpmiddelen.
Hieronder een overzicht van de benodigde materialen en hun functie:
- Aardnok: het verbindingselement zelf, verkrijgbaar in staal, verzinkt staal of roestvrij staal
- Aardingsgeleider: groengele kabel met voldoende doorsnede voor de verwachte stroom
- Kabelschoen: zorgt voor een stabiele, corrosiebestendige verbinding tussen kabel en aardnok
- Moersleutel of dopsleutel: voor het correct aandraaien van de bevestigingsbouten
- Draadstripper: voor het correct strippen van de kabelisolatie
- Contactvet of aardingsvet: beschermt de verbinding tegen oxidatie, vooral bij aluminium en verzinkt staal
- Boormachine: nodig als je een aardnok monteert op een onbewerkt stalen oppervlak
Let bij de materiaalkeuze op galvanische compatibiliteit. Gebruik je een koperen kabelschoen op een stalen constructie, dan kan bij vochtige omstandigheden galvanische corrosie optreden. In zulke gevallen is een verzinkte of roestvaststalen aardnok een betere keuze.

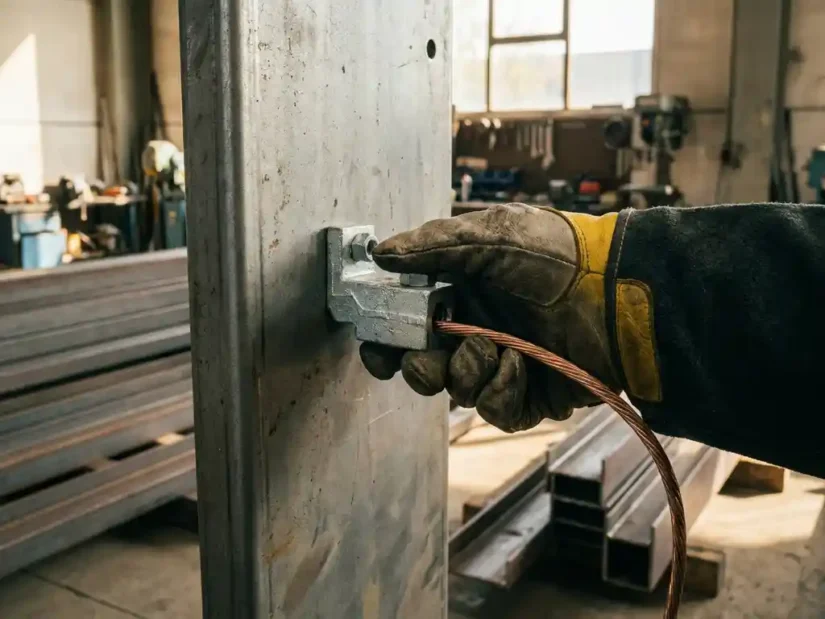

Hoe sluit je een aardnok stap voor stap correct aan?
Je sluit een aardnok correct aan door het oppervlak te reinigen, de kabelschoen stevig op de geleider te crimpen, de aardnok op het juiste punt te bevestigen en de verbinding met het juiste aandraaimoment vast te zetten. De volgorde van deze stappen bepaalt de kwaliteit en veiligheid van de verbinding.
Volg deze stappen voor een betrouwbare aardnokverbinding:
- Locatie bepalen: kies een punt op de constructie dat direct elektrisch contact maakt met het te aarden object. Vermijd geverfde of geanodiseerde oppervlakken, tenzij je de coating lokaal verwijdert.
- Oppervlak voorbereiden: verwijder verf, roest of oxidatie met schuurpapier of een slijpschijf. Een blankmetalen oppervlak is noodzakelijk voor een goede elektrische verbinding.
- Kabel strippen en kabelschoen aanbrengen: strip de kabelisolatie over de juiste lengte en crimp of schroef de kabelschoen stevig op de ader. Controleer of er geen losse draden uitsteken.
- Aardnok plaatsen: breng de aardnok aan op het voorbereide oppervlak. Gebruik bij roestgevoelige omgevingen contactvet op de contactvlakken.
- Bevestigen met het juiste moment: draai de bout aan met de door de fabrikant aanbevolen momentsleutelwaarde. Te los geeft een slechte verbinding; te vast beschadigt de aardnok of het materiaal.
- Verbinding controleren: meet de weerstand van de aardverbinding met een multimeter of aardmeter. De weerstand moet zo laag mogelijk zijn, bij voorkeur onder de 1 ohm.
Een veelgemaakte denkfout is dat een visueel goede verbinding ook elektrisch goed is. Altijd meten is de enige manier om dit te bevestigen.
Wat zijn veelgemaakte fouten bij het aansluiten van een aardnok?
De meest voorkomende fouten bij het aansluiten van een aardnok zijn: monteren op een niet-ontvet of geverfd oppervlak, het gebruik van een te dunne aardingsgeleider, onvoldoende aandraaimoment en het weglaten van een kabelschoen. Elk van deze fouten vergroot de weerstand in de aardverbinding en vermindert de veiligheid.
Hieronder de fouten die in de praktijk het vaakst voorkomen:
- Monteren op verf of coating: verf geleidt geen stroom. Een aardnok op een geverfd oppervlak geeft een vals gevoel van veiligheid zonder echte elektrische verbinding.
- Verkeerde kabeldiameter: een te dunne aardgeleider kan bij een fout overbelast raken en smelten voordat de beveiliging ingrijpt.
- Geen kabelschoen gebruiken: losse aderdraden onder een bout geven een slechte verbinding en kunnen losraken door trillingen.
- Vergeten te meten: na montage de weerstand niet controleren is een risico dat je eenvoudig vermijdt met een korte meting.
- Verkeerde materiaalcombinatie: koper en aluminium of koper en onbehandeld staal in een vochtige omgeving leiden tot galvanische corrosie en een verbinding die na verloop van tijd verslechtert.
- Geen contactvet gebruiken: zeker in buitentoepassingen of industriële omgevingen versnelt oxidatie het falen van de verbinding zonder beschermend vet.
Wanneer moet een aardnokverbinding worden gecontroleerd of vervangen?
Een aardnokverbinding moet minimaal jaarlijks worden gecontroleerd in industriële omgevingen, en direct na zichtbare corrosie, mechanische schade of een storing in de installatie. Vervanging is nodig als de gemeten weerstand te hoog is, als er zichtbare oxidatie of scheuren in de verbinding zijn, of als de kabel of kabelschoen beschadigd is.
Controleer de verbinding ook in de volgende situaties:
- Na een kortsluiting of aardlekmelding in de installatie
- Na werkzaamheden aan de constructie waarbij de aardnok is aangeraakt of verplaatst
- Bij verandering van omgevingscondities, zoals blootstelling aan vocht, chemicaliën of extreme temperatuurwisselingen
- Na een periode van stilstand van de installatie
Tijdens de controle let je op de volgende punten:
- Weerstandsmeting: gebruik een aardmeter en controleer of de waarde binnen de norm valt
- Visuele inspectie: controleer op roest, corrosie, losgeraakte kabelschoenen of gebroken aderdraden
- Aandraaimoment: controleer of de bevestigingsbout nog voldoende vast zit
Vervang de aardnok altijd als je twijfelt over de integriteit van de verbinding. Een defecte aardverbinding is een veiligheidsrisico dat je niet uitstelt.
