Een koperen aardrail onderhoud je door regelmatige visuele inspecties uit te voeren, corrosie tijdig te verwijderen en verbindingen goed vast te zetten. Koper is van nature een duurzaam geleidend materiaal, maar ook koperen aardrails hebben last van oxidatie, mechanische beschadiging en losse aansluitingen. In dit artikel beantwoorden we de meest gestelde vragen over inspectie, reiniging, vervanging en het benodigde gereedschap.
Hoe vaak moet een koperen aardrail worden geïnspecteerd?
Een koperen aardrail moet minimaal één keer per jaar worden geïnspecteerd door een bevoegde elektrotechnische installateur. In industriële omgevingen met hoge luchtvochtigheid, agressieve stoffen of sterke trillingen is een inspectiefrequentie van twee keer per jaar verstandiger. Na een onweersbui of blikseminslag voer je altijd een directe controle uit, ongeacht het reguliere schema.
Tijdens een inspectie controleer je visueel op verkleuring, corrosie en mechanische beschadiging. Je test ook of alle aansluitingen stevig vastzitten en meet de weerstand van de aardverbinding. Afwijkende meetwaarden zijn een signaal dat er iets niet klopt, ook als de rail er visueel goed uitziet. Leg elke inspectie schriftelijk vast zodat je trends over tijd kunt volgen.
Welke vormen van corrosie en beschadiging komen voor bij koperen aardrails?
De meest voorkomende vorm van corrosie bij een koperen aardrail is oxidatie, herkenbaar aan een groene of bruine aanslag op het oppervlak. Naast oxidatie komen galvanische corrosie, mechanische slijtage en chemische aantasting voor. Elk type heeft een andere oorzaak en vraagt om een andere aanpak.
- Oxidatie: ontstaat door contact met vocht en zuurstof; de koperoxidelaag is zichtbaar als groene patina en verhoogt de contactweerstand.
- Galvanische corrosie: treedt op wanneer koper in contact staat met een ander metaal, zoals staal of aluminium, in aanwezigheid van vocht. Dit versnelt de aantasting van beide materialen.
- Chemische aantasting: in industriële omgevingen kunnen zuren, oliën of reinigingsmiddelen het koper aantasten en de geleiding verminderen.
- Mechanische beschadiging: deuken, krassen of vervorming door trillingen, aanrijdingen of verkeerd gemonteerde beugels.
- Losse verbindingen: door thermische uitzetting en krimp kunnen bouten losraken, wat leidt tot verhoogde weerstand en warmteontwikkeling.

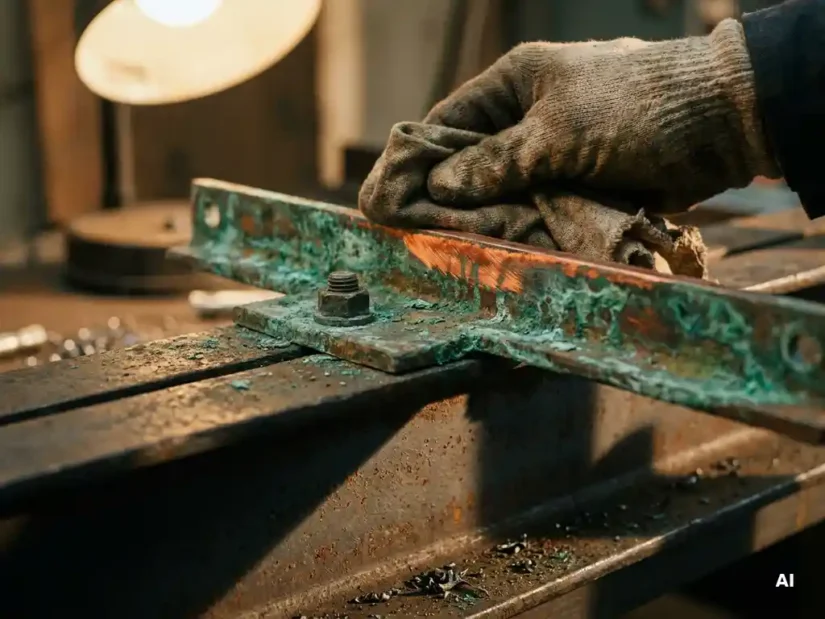

Hoe reinig je een koperen aardrail zonder de geleiding te beschadigen?
Je reinigt een koperen aardrail het veiligst met een niet-schurende koperborstel of fijn schuurpapier (korrel 120-220) gecombineerd met een milde ontvetter. Gebruik nooit agressieve zuren of staalwol, want die beschadigen het koperoppervlak en laten metaalresten achter die nieuwe corrosie veroorzaken. Zorg dat de installatie spanningsloos is voordat je begint.
Volg deze stappen voor een veilige reiniging:
- Schakel de installatie spanningsloos en vergrendel de schakelaar.
- Verwijder losse verbindingen en reinig de contactpunten apart.
- Verwijder grove aanslag met een koperborstel, werk daarna bij met fijn schuurpapier.
- Ontvet het oppervlak met isopropylalcohol en laat volledig drogen.
- Breng een dunne laag contactvet of anti-oxidatiepasta aan op de verbindingspunten.
- Monteer de verbindingen terug en draai bouten aan met het juiste aandraaimoment.
- Meet de weerstand na reiniging om te bevestigen dat de geleiding is hersteld.
Wanneer moet een koperen aardrail worden vervangen in plaats van onderhouden?
Een koperen aardrail vervang je wanneer de doorsnede door corrosie of mechanische beschadiging meer dan 25% is afgenomen, wanneer de meetweerstand structureel boven de toegestane norm ligt, of wanneer er zichtbare scheuren of breuken in het materiaal zijn. Oppervlakkige oxidatie is te reinigen; structurele aantasting niet.
Concrete situaties die vervanging rechtvaardigen:
- De rail is zichtbaar gebroken of gebarsten door mechanische belasting of corrosie.
- Galvanische corrosie heeft het materiaal zodanig aangetast dat de kern is aangetast.
- De weerstandsmeting blijft na reiniging boven de norm die NEN 1010 of de installatiefabrikant voorschrijft.
- De rail voldoet niet meer aan de huidige normen voor de vereiste doorsnede of het type installatie.
- Er zijn meerdere reparaties uitgevoerd op hetzelfde punt, wat wijst op een structureel probleem.
Bij twijfel laat je een gecertificeerde installateur de rail beoordelen voordat je besluit tot onderhoud of vervanging.
Wat zijn de gevolgen van slecht onderhoud aan een aardrail?
Slecht onderhoud aan een aardrail leidt tot verhoogde contactweerstand, wat resulteert in warmteontwikkeling, onbetrouwbare aarding en in het ergste geval brand of elektrisch gevaar voor personen. Een defecte aardverbinding beschermt mensen en apparatuur niet meer bij een fout in de installatie.
De praktische gevolgen zijn concreet:
- Veiligheidsrisico’s: bij een aardlekstroom of blikseminslag is er geen betrouwbare afvoerweg, wat levensgevaarlijke situaties oplevert.
- Apparatuurschade: elektrische apparatuur raakt beschadigd door spanningspieken die de aardrail niet meer correct afvoert.
- Keuring en certificering: een installatie met een defecte aardrail slaagt niet voor een periodieke elektrische keuring, wat juridische en verzekeringstechnische gevolgen heeft.
- Productieuitval: in industriële omgevingen kan een onbetrouwbare aarding leiden tot storingen in machines en onverwachte stilstand.
Welk gereedschap en welke materialen zijn nodig voor onderhoud aan een koperen aardrail?
Voor het onderhoud aan een koperen aardrail heb je een combinatie van meetapparatuur, reinigingsmiddelen en bevestigingsgereedschap nodig. De exacte samenstelling hangt af van de omvang van het onderhoud, maar onderstaande lijst dekt de meeste situaties.
- Meetapparatuur: aardingsmeter of laagohmmeter om de weerstand van de aardverbinding te meten.
- Reinigingsmiddelen: koperborstel, schuurpapier (korrel 120-220), isopropylalcohol en anti-oxidatiepasta of contactvet.
- Bevestigingsgereedschap: momentsleutel voor het correct aandraaien van verbindingsbouten, schroevendraaier en ringsleutels.
- Persoonlijke beschermingsmiddelen: isolerende handschoenen, veiligheidsbril en indien nodig een persoonlijk aardingsapparaat voor werken in de buurt van actieve installaties.
- Documentatie: inspectieformulier of logboek om bevindingen en meetwaarden vast te leggen.
Zorg dat je altijd werkt met gereedschap dat geschikt is voor elektrotechnische toepassingen en dat alle werkzaamheden worden uitgevoerd door of onder toezicht van een bevoegd persoon.
