Het plaatsen van een lichtmast op een betonnen fundering lijkt eenvoudig, maar vraagt om de juiste voorbereiding, materialen en technische kennis. Een verkeerd geplaatste lichtmast kan gevaarlijk zijn voor de omgeving en leidt tot kostbare herstelwerkzaamheden. In dit artikel beantwoorden we de meest gestelde vragen over het installeren van lichtmasten op beton, van de basisprincipes tot veelgemaakte fouten.
Wat is een betonnen fundering voor een lichtmast?
Een betonnen fundering voor een lichtmast is een gestorte of geprefabriceerde betonconstructie die de mast stabiel in de grond verankert. De fundering verdeelt het gewicht van de mast en de windbelasting over een groter grondoppervlak, waardoor kantelen of verzakken wordt voorkomen. Afhankelijk van de masthoogte en locatie varieert de omvang van de fundering aanzienlijk.
Er zijn twee gangbare typen funderingen voor lichtmasten:
- Gegoten fundering op locatie: Beton wordt ter plaatse gestort rondom een ankerboutenpatroon of een ingestorte voetplaat. Dit biedt veel flexibiliteit in maat en vorm.
- Prefab funderingsblok: Een kant-en-klaar betonblok dat in een uitgegraven kuil wordt geplaatst. Geschikt voor standaardmasten op vlakke, stabiele ondergronden.
Bij industriële toepassingen, zoals terreinverlichting op fabriekslocaties of havens, kiest men vrijwel altijd voor een gestorte fundering. Die biedt meer zekerheid bij zware masttypes en wisselende grondcondities.
Welke materialen en gereedschappen heb je nodig?
Voor het installeren van een lichtmast op een betonnen fundering heb je betonmortel, ankerbouten, een voetplaat, beugels en de juiste gereedschappen nodig. De exacte materiaalkeuze hangt af van de masthoogte, het mastgewicht en de lokale windbelastingseisen.
Materialen:
- Betonmortel (klasse C20/25 of hoger bij zwaardere masten)
- Ankerbouten of een ankerframe (verzinkt staal of RVS voor buitengebruik)
- Voetplaat passend bij de mastdiameter
- Wapeningsstaal voor grotere funderingen
- Mantelbuis voor de kabelinvoer
- Afdichtingsmateriaal rondom de kabelinvoer
Gereedschappen:
- Graafmachine of handschop voor het uitgraven van de funderingskuil
- Waterpas en meetlint
- Betonmixer of aanvoer van kant-en-klaar beton
- Momentsleutel voor het aandraaien van de ankerbouten
- Hijsmiddelen (bij zware masten)
Gebruik bij buitentoepassingen altijd verzinkt of roestvast staal voor ankerbouten en verbindingselementen. Regulier staal roest snel bij vocht en temperatuurwisselingen, wat de constructieve veiligheid op termijn ondermijnt.
Hoe bereken je de juiste funderingsdiepte voor een lichtmast?
De juiste funderingsdiepte voor een lichtmast hangt af van de masthoogte, het gewicht van de armatuur, de lokale windbelasting en de draagkracht van de bodem. Als vuistregel geldt dat de funderingsdiepte minimaal 10% van de masthoogte moet bedragen, maar bij zwaardere of hogere masten is een berekening door een constructeur verplicht.
De volgende factoren bepalen de benodigde diepte:
- Masthoogte: Een mast van 6 meter vraagt om een andere fundering dan een mast van 12 meter.
- Windbelastingszone: Locaties in kustgebieden of open terreinen hebben te maken met hogere windkrachten, wat een diepere of bredere fundering vereist.
- Grondsoort: Slappe veengrond of klei vraagt om een diepere fundering dan zand of klei met goede draagkracht.
- Gewicht van de armatuur: Zware industriële verlichtingsarmaturen verhogen het kantelmoment op de fundering.
Voor masten hoger dan 8 meter of op locaties met bijzondere grondcondities is een formele constructieberekening niet alleen verstandig, maar in veel gevallen ook wettelijk vereist. Raadpleeg bij twijfel altijd een constructeur of de leverancier van de mast.
Hoe installeer je stap voor stap een lichtmast op beton?
Een lichtmast installeer je op een betonnen fundering door eerst de kuil te graven, het ankerframe te plaatsen, beton te storten, de mast te bevestigen en de elektrische aansluiting te verzorgen. Hieronder volgt de stapsgewijze aanpak voor een correcte en veilige installatie.
- Locatie uitmeten en markeren: Bepaal de exacte positie van de mast en controleer of er kabels of leidingen in de grond aanwezig zijn.
- Kuil graven: Graaf de kuil op de berekende diepte en breedte. Zorg voor een vlakke bodem.
- Mantelbuis plaatsen: Leg de mantelbuis voor de kabelinvoer in de kuil voordat je begint met storten.
- Ankerframe of ankerbouten positioneren: Gebruik een mal of stelframe om de ankerbouten op de juiste positie en hoogte te houden. Controleer de uitlijning met een waterpas.
- Beton storten: Stort het beton in lagen en verdicht het met een trilnaald om luchtbellen te voorkomen. Laat het beton volledig uitharden volgens de voorgeschreven uithardingstijd (minimaal 28 dagen voor volle sterkte).
- Voetplaat monteren: Bevestig de voetplaat van de mast op de ankerbouten. Draai de moeren vast met de aanbevolen momentwaarde.

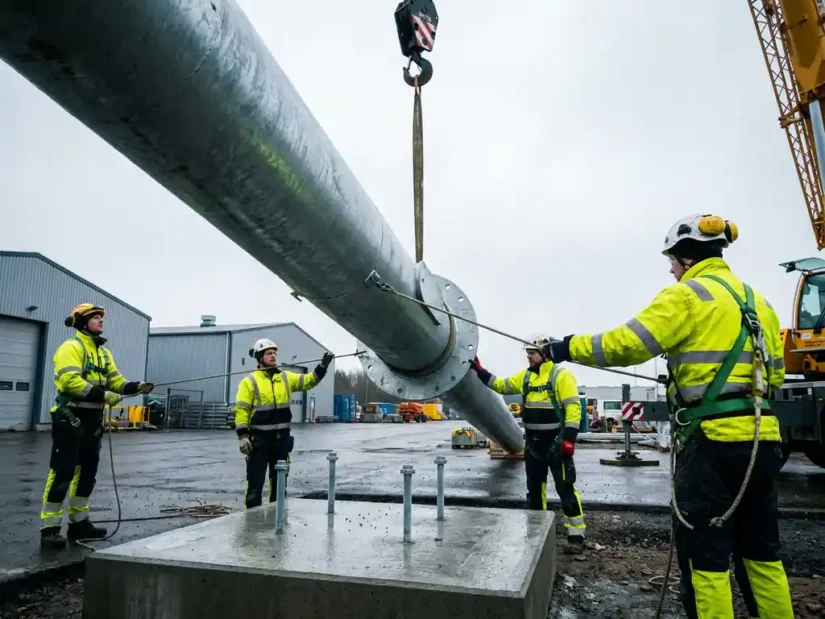

- Mast oprichten: Richt de mast op met hijsmiddelen en controleer de loodrechtheid met een waterpas.
- Elektrische aansluiting: Voer de kabels door de mantelbuis en sluit ze aan door een erkend elektricien.
Laat het beton nooit te vroeg belasten. Een mast die te vroeg wordt opgericht terwijl het beton nog niet voldoende is uitgehard, kan scheuren in de fundering veroorzaken die de langetermijnstabiliteit aantasten.
Wat zijn veelgemaakte fouten bij het plaatsen van een lichtmast?
De meest voorkomende fouten bij het plaatsen van een lichtmast zijn een te ondiepe fundering, verkeerd uitgelijnde ankerbouten, onvoldoende uithardingstijd voor het beton en het weglaten van de mantelbuis voor kabelinvoer. Deze fouten zijn achteraf moeilijk te corrigeren en leiden tot veiligheidsrisico’s of hoge herstelkosten.
Hier is een overzicht van de meest gemaakte fouten en hoe je ze voorkomt:
- Ankerbouten niet waterpas gesteld: Als de ankerbouten scheef staan, past de voetplaat niet goed en ontstaan er spanningen in de constructie. Gebruik altijd een stelframe en controleer meerdere keren voor het storten.
- Te weinig beton gestort: Een fundering die te klein is voor de windbelasting bezwijkt bij harde wind. Volg altijd de funderingsberekening.
- Beton te vroeg belasten: Beton bereikt pas na 28 dagen zijn volle sterkte. Zet de mast niet eerder op dan aanbevolen.
- Geen mantelbuis geplaatst: Zonder mantelbuis is de kabelinvoer later vrijwel onmogelijk zonder de fundering te beschadigen.
- Verkeerd materiaal voor ankerbouten: Het gebruik van niet-verzinkt staal in buitentoepassingen leidt tot corrosie en verlies van draagkracht.
Wanneer is een maatwerk staalconstructie nodig voor een lichtmast?
Een maatwerk staalconstructie is nodig voor een lichtmast wanneer standaardoplossingen niet passen bij de locatie, de belasting of de technische eisen. Dit geldt bijvoorbeeld bij afwijkende masthoogtes, complexe ondergronden, zware industriële armaturen of situaties waarbij de mast geïntegreerd moet worden in een bestaande staalconstructie.
Typische situaties waarbij maatwerk nodig is:
- Industriële terreinen met specifieke hoogte-eisen: Standaardmasten zijn beschikbaar in vaste lengtes. Voor afwijkende hoogtes is maatwerk de enige optie.
- Integratie in bestaande constructies: Wanneer een lichtmast bevestigd moet worden aan een bestaande staalconstructie, dakconstructie of bordes, zijn maatwerk beugels en verbindingsstukken nodig.
- Zware armaturen of meerdere lichtpunten per mast: Extra gewicht vraagt om een verstevigde voetplaat, aangepaste wanddikte en specifieke funderingsberekeningen.
- Corrosieve omgevingen: In de chemische industrie of offshore-omgevingen zijn speciale materialen zoals RVS of speciaal gecoat staal vereist.
- Afwijkende funderingscondities: Bij onvoldoende draagkracht van de bodem kan een aangepaste funderingsconstructie of een stalen paalframe nodig zijn.
In al deze gevallen is een standaard lichtmast uit de catalogus onvoldoende. De combinatie van constructief ontwerp en de juiste materiaalkeuze bepaalt of de installatie veilig en duurzaam is.
Hoe wij helpen bij de levering van lichtmast-onderdelen en staalconstructies
Bij Gohres leveren we de materialen en constructieve onderdelen die je nodig hebt voor een correcte en veilige lichtmastinstallatie. Of het nu gaat om standaard industrial support-producten of volledig maatwerk staalwerk, wij denken actief mee en leveren snel.
Wat we voor je kunnen doen:
- Levering van ankerbouten, voetplaten en beugels in verzinkt staal, RVS of op maat gespecificeerd materiaal
- Maatwerk staalconstructies voor lichtmasten die niet passen binnen standaard afmetingen of moeten worden geïntegreerd in bestaande constructies
- Industrial support-producten zoals Unistrut-profielen en buis- en stafmateriaal voor licht- en kabelondersteuning
- Eigen bezorgdienst die producten op de gewenste leverdatum en locatie aflevert, conform ons motto: “Vandaag bestellen, morgen leveren”
- Technisch meedenken over de juiste materiaalkeuze voor jouw specifieke situatie
Heb je een project waarbij lichtmasten worden geplaatst en wil je zeker weten dat je de juiste onderdelen hebt? Vraag een vrijblijvende offerte aan via onze website of neem direct contact met ons op. Wij zorgen dat je snel en zonder gedoe de juiste materialen op locatie hebt.
