Unistrut is een van de meest gebruikte systemen in de industrie voor het ophangen en ondersteunen van kabelgoten, leidingen en installaties. Toch zien we in de praktijk dat veel monteurs en projectmanagers niet altijd het maximale uit dit systeem halen. In dit artikel beantwoorden we de meest gestelde vragen over unistrut, zodat je het systeem correct en efficiënt toepast in jouw project.
Wat is unistrut en waarvoor wordt het gebruikt?
Unistrut is een gestandaardiseerd kanaalprofiel van staal of aluminium met een continue sleuf, waarmee je bevestigingsmiddelen, haken en andere accessoires op elke gewenste positie kunt vastzetten zonder te boren. Het systeem wordt gebruikt voor het dragen van kabelgoten, leidingen, installatiepijpen, armaturen en andere componenten in industriële omgevingen.
De naam “unistrut” verwijst oorspronkelijk naar een specifiek merk, maar wordt in de praktijk breed gebruikt als generieke aanduiding voor dit type kanaalprofiel. De profielen zijn verkrijgbaar in verschillende breedtes en wanddiktes, afhankelijk van de belasting die ze moeten dragen. Gangbare maten zijn 41 x 41 mm en 41 x 21 mm, waarbij de bredere variant meer draagvermogen biedt.
Unistrut wordt toegepast in:
- Kabelgoot- en ladderbaaninstallaties
- Pijp- en leidingondersteuning (pipe supporting)
- Lichtondersteuning en armatuurbevestiging
- HVAC-installaties
- Ondersteuningsconstructies in procesinstallaties
De grote kracht van het systeem is de flexibiliteit: je kunt de opstelling aanpassen of uitbreiden zonder de basisconstructie te wijzigen.
Hoe werkt een unistrut-systeem voor kabelgoten?

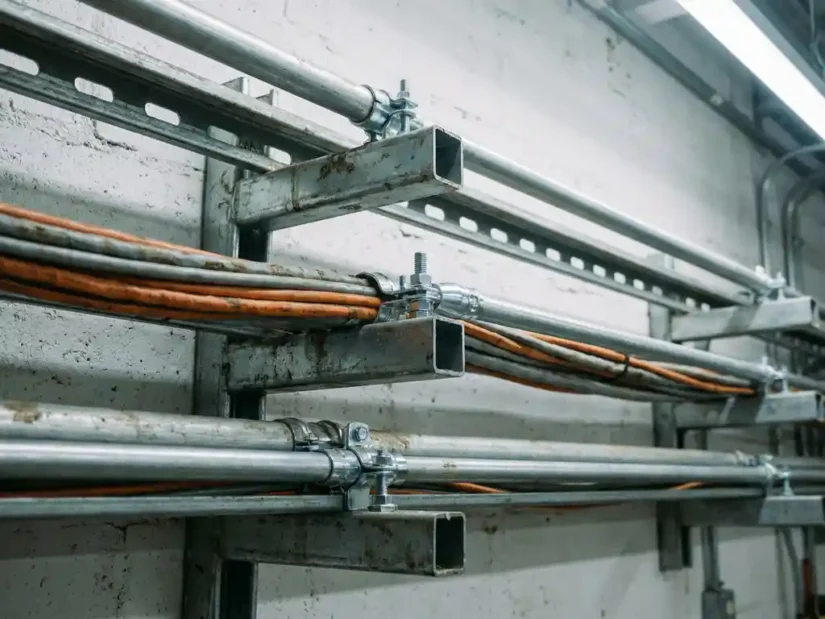

Een unistrut-systeem voor kabelgoten werkt door kanaalprofielen horizontaal of verticaal te monteren als dragers, waaraan je via speciale moeren en beugels de kabelgoot bevestigt. De sleuf in het profiel maakt het mogelijk dat je de bevestigingspunten vrij positioneert, zonder op vooraf bepaalde gaten te zijn aangewezen.
In de praktijk ziet een basisopstelling er als volgt uit:
- Kanaalprofielen worden aan het plafond, de wand of een staalconstructie bevestigd als primaire dragers.
- Dwarsliggers van unistrut worden haaks op de primaire dragers gemonteerd om de gewenste breedte te overbruggen.
- Kabelgootbeugels of ladderbeugels worden via kanaalmoeren in de sleuf vastgezet.
- De kabelgoot of ladderbaan wordt op de beugels gelegd en vergrendeld.
Het voordeel van dit systeem is dat je de hoogte, breedte en tussenafstand van de dragers volledig kunt afstemmen op de specifieke situatie. Bij meerdere kabelgoten boven elkaar gebruik je verticale unistrut-stijlen om meerdere niveaus te creëren, wat ruimte bespaart en de installatie overzichtelijk houdt.
Wat is het verschil tussen unistrut en traditionele kabelgootbevestiging?
Het belangrijkste verschil is aanpasbaarheid. Bij traditionele kabelgootbevestiging boor je gaten op vaste posities in de constructie en monteer je beugels op die specifieke punten. Met unistrut positioneer je bevestigingen vrij langs de sleuf, wat aanpassen en uitbreiden achteraf aanzienlijk eenvoudiger maakt.
Hieronder een overzicht van de belangrijkste verschillen:
- Flexibiliteit: Unistrut laat vrije positionering toe; traditionele bevestiging is gebonden aan geboorde gaten.
- Aanpasbaarheid: Met unistrut verplaats je een bevestigingspunt zonder nieuwe gaten te boren; bij traditionele methoden is dat niet mogelijk.
- Installatiesnelheid: Unistrut is doorgaans sneller te monteren omdat je geen boorwerk hoeft te plannen per bevestigingspunt.
- Hergebruik: Unistrut-profielen zijn demontabel en herbruikbaar; traditionele bevestigingen zijn vaak definitief.
- Kosten: De initiële materiaalkosten van unistrut liggen hoger, maar de lagere arbeidskosten en hogere herbruikbaarheid compenseren dit over de looptijd van een project.
Voor projecten waarbij de installatie later kan wijzigen, of waarbij meerdere disciplines tegelijk gebruikmaken van dezelfde draagconstructie, is unistrut de praktischere keuze.
Hoe monteer je unistrut voor leidingondersteuning stap voor stap?
Je monteert unistrut voor leidingondersteuning door eerst de primaire bevestigingspunten aan de constructie vast te stellen, daarna de kanaalprofielen te plaatsen en vervolgens de pijpbeugels of leidingklemmen via kanaalmoeren te monteren. Werk altijd van grof naar fijn: eerst de hoofdstructuur, dan de detailbevestigingen.
Volg deze stappen voor een correcte montage:
- Bereken de belasting. Bepaal het gewicht van de leidingen inclusief inhoud en isolatie. Dit bepaalt de profieldikte en de maximale overspanning tussen bevestigingspunten.
- Markeer de bevestigingspunten. Gebruik een waterpas of lasernivelleerder om de kanaalprofielen op de juiste hoogte en lijn te markeren.
- Bevestig de kanaalprofielen. Schroef of bout de profielen aan de constructie. Gebruik bij betonfixatie ankerbouten; bij staalconstructies gebruik je flensmoeren of klemverbindingen.
- Schuif de kanaalmoeren in de sleuf. Plaats de moeren op de gewenste positie in het profiel voordat je de beugels monteert.
- Monteer de pijpbeugels. Klik of schroef de pijpbeugels op de kanaalmoeren en controleer de positie ten opzichte van de leiding.
- Leg de leiding en vergrendel de beugels. Leg de leiding in de beugels en draai de moeren vast op het voorgeschreven aanhaalmoment.
- Controleer de uitlijning. Controleer of de leidingen vrij kunnen uitzetten bij temperatuurwisselingen en of de draagconstructie geen onnodige spanning introduceert.
Welke unistrut-accessoires zijn nuttig voor leidingwerk?
Voor leidingwerk zijn de meest nuttige unistrut-accessoires kanaalmoeren, pijpbeugels, verbindingsplaten, hoekverbinders en sluitplaten. Samen vormen ze een compleet bevestigingssysteem waarmee je vrijwel elke leidingconfiguratie kunt ondersteunen zonder aanvullend maatwerk.
Een overzicht van de meest gebruikte accessoires:
- Kanaalmoeren (channel nuts): De basisverbinding tussen profiel en beugel. Verkrijgbaar in verschillende maten en uitvoeringen voor lichte en zware belasting.
- Pijpbeugels: Beugels die de leiding omklemmen en op de kanaalmoer worden geschroefd. Leverbaar in vaste en verstelbare uitvoeringen, passend bij gangbare leidingdiameters.
- Verbindingsplaten en hoekverbinders: Hiermee verbind je profielen in lijn of onder een hoek, zodat je driedimensionale draagconstructies kunt bouwen.
- Sluitplaten (end caps): Afdekking voor de open einden van het profiel, zowel voor veiligheid als voor een nette afwerking.
- Ophangstangen (threaded rod): Draadstangen waarmee je unistrut-profielen van het plafond kunt ophangen op de gewenste hoogte.
- Klemmen voor meerdere leidingen: Speciale klemmen die meerdere leidingen parallel op één beugel houden, wat ruimte bespaart.
Welke fouten moet je vermijden bij het gebruik van unistrut?
De meest voorkomende fouten bij het gebruik van unistrut zijn het onderschatten van de belasting, het gebruiken van verkeerde moermaten, het niet controleren van de maximale overspanning en het weglaten van thermische expansieruimte bij leidingen. Deze fouten leiden tot doorzakken, losraken of beschadiging van de installatie.
Let specifiek op het volgende:
- Verkeerde profielkeuze: Een te licht profiel buigt door onder belasting. Controleer altijd de draagcapaciteitsspecificaties van het profiel bij de opgegeven overspanning.
- Te grote tussenafstanden: Hoe groter de overspanning tussen twee bevestigingspunten, hoe meer het profiel doorbuigt. Houd de aanbevolen maximale overspanning aan, die per profieltype verschilt.
- Kanaalmoeren niet vergrendeld: Kanaalmoeren die niet goed zijn aangedraaid, kunnen verschuiven onder trillingen of dynamische belasting. Gebruik vergrendelmoeren of borgringen in omgevingen met trillingen.
- Geen rekening houden met corrosie: In vochtige of chemisch belaste omgevingen moet je verzinkte of roestvrijstalen profielen en accessoires gebruiken. Standaard staal roest snel in zulke omgevingen.
- Expansie van leidingen negeren: Leidingen die warm worden, zetten uit. Als je de beugels te strak monteert zonder glijdende bevestiging, introduceert dit spanning in de leiding en de constructie.
- Gemengde materiaalkeuze: Combineer geen aluminium profielen met stalen accessoires zonder isolatie ertussen, omdat dit galvanische corrosie veroorzaakt.
